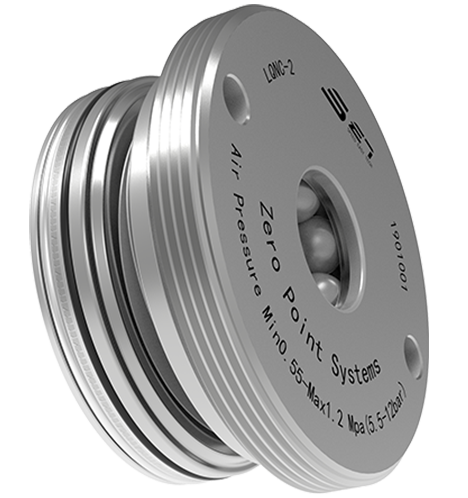

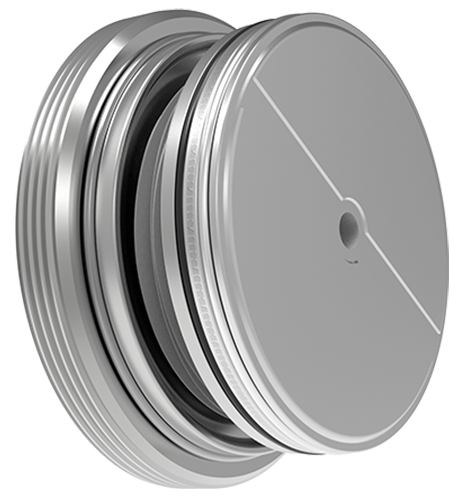

Gängad inbyggd monteringstyp

  • Klämkraft 1.25kn
  • Spänningskraft 5kn
  • Upprepad positioneringsnoggrannhet <0,005 mm
  • Diameter 45 mm, total tjocklek 20 mm, vikt 0,15 kg
  • Gängad inbyggd monteringstyp
  • Gängad inbyggd monteringstyp
  • Gängad inbyggd monteringstyp

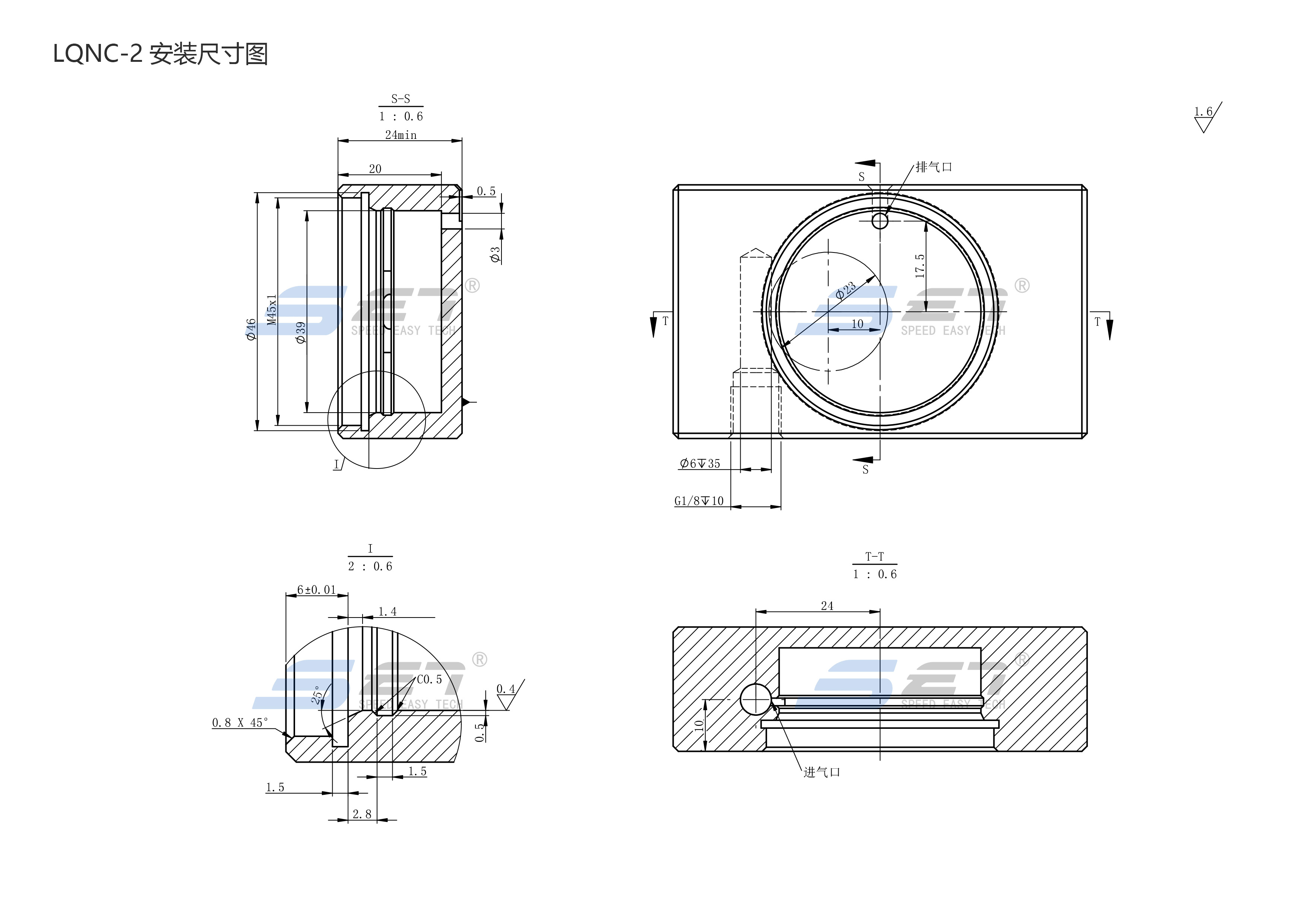

Detaljritning
  • Gängad inbyggd monteringstyp
  • Gängad inbyggd monteringstyp
  • Gängad inbyggd monteringstyp
Kontakta oss
Suzhou Set Industrial Equipment System Co., Ltd. Produktparametrar Suzhou Set Industrial Equipment System Co., Ltd. Ritning Suzhou Set Industrial Equipment System Co., Ltd. Datanedladdning Suzhou Set Industrial Equipment System Co., Ltd. Relaterade tillbehör
Produktöversikt

Tråd inbyggd montering av noll positioner diameter 45 mm, total tjocklek 20 mm, vikt 0,15 kg, är en tryck inbyggd monteringstyp av liten noll positioner, låst upp av lufttryck, fjädermekanisk låsning.
Upprepad positioneringsnoggrannhet <0,005 mm, en enda positioner klämkraft 1,25kn, spänningskraft 5kn.
Till skillnad från det traditionella inbyggda installationsläget installeras installationsläget för denna positioner med skruvrotation, vilket är mer lämpligt för små och lätta arbetsförhållanden för verktygssnabbförändring.

Gängad inbyggd monteringstyp
Produktegenskaper

  • Lämplig för hantering, automatiseringsindustri;

Suzhou Set Industrial Equipment System Co., Ltd.

  • Lämplig för skärfält som inte är metaller.

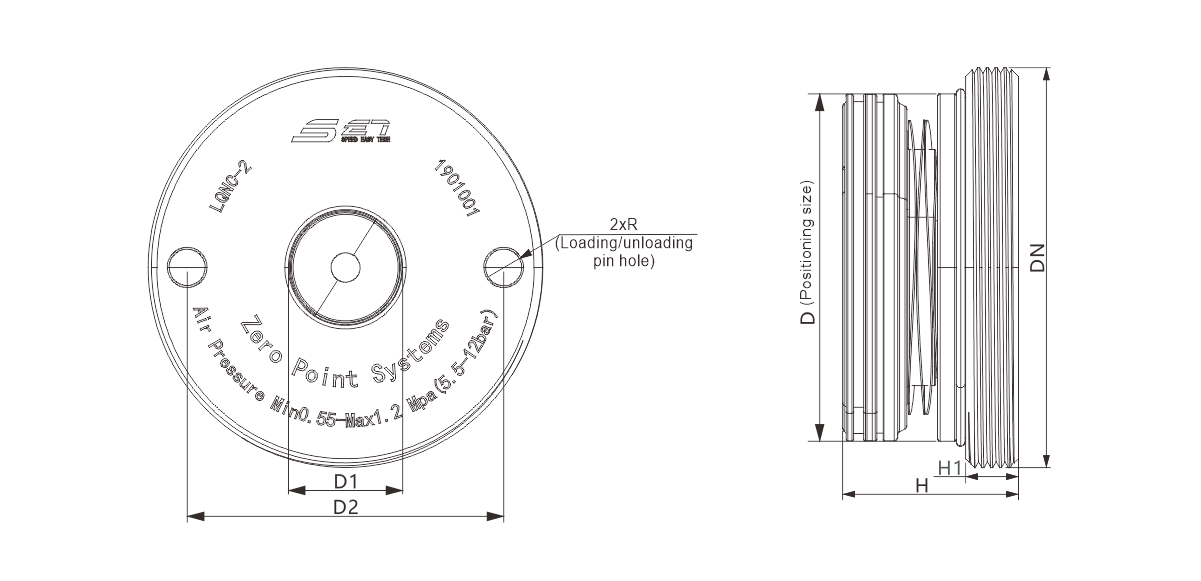

Produktens dimensionsdiagram

Ordernummer Upplåsningsmetod

Clamping Force (KN)

Spänningskraft (KN)

Flis

Vikt (kg)

LQNC-2

Lufttryck

1.25

5

√.

0.15

Ordernummer

Dn

Ød

(H6)

Ød1

D2

H

H1

(± 0,005)

Ødr

LQNC-2

M45x1 39

13

36

20

6

4.1

  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.

Gängad inbyggd monteringstyp

  1. Tråd inbyggd montering av noll positioner diameter 45 mm, total tjocklek 20 mm, vikt 0,15 kg, är en tryck inbyggd monteringstyp av liten noll positioner, låst upp av lufttryck, fjädermekanisk låsning.
  2. Upprepad positioneringsnoggrannhet <0,005 mm, en enda positioner klämkraft 1,25kn, spänningskraft 5kn.
  3. Till skillnad från det traditionella inbyggda installationsläget installeras installationsläget för denna positioner med skruvrotation, vilket är mer lämpligt för små och lätta arbetsförhållanden för verktygssnabbförändring.
