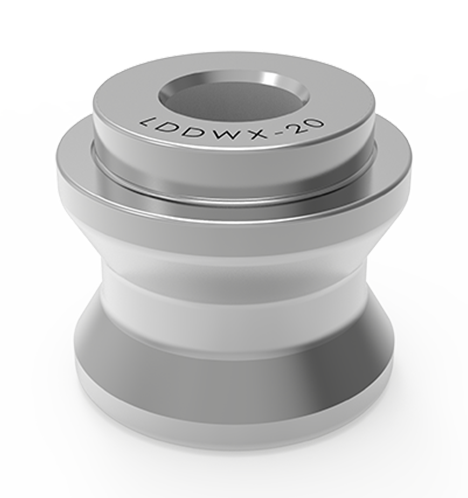

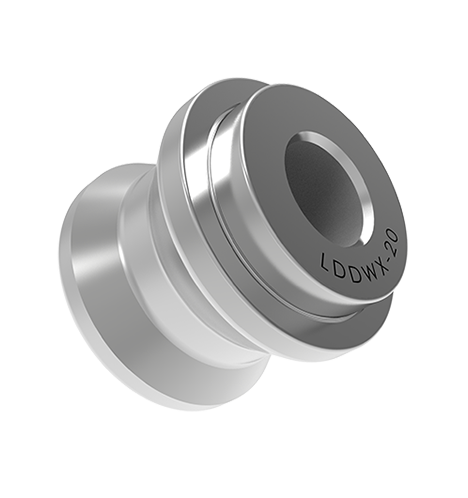

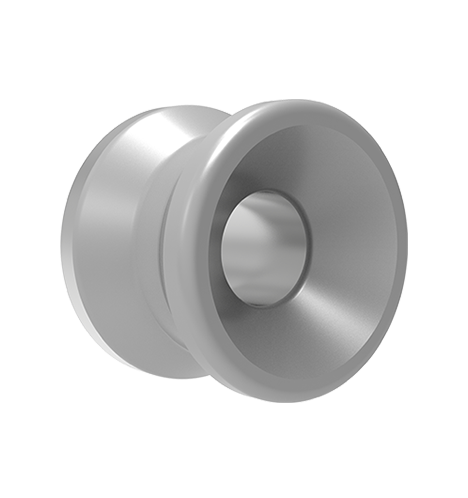

Positioneringsstift, härdningsbehandling.
28 mm hög, 105 g vikt.
För att begränsa x-axeln och y-axelns riktning för frihetsfunktionen.
Lämplig för rak kolonnbolllås noll locator.
Hög precision, härdande behandling;
Lämplig för rak kolonnbolllås noll locator.
Spela en roll i att begränsa friheten för X- och Y -riktningar;
| Ordernummer | Ødn | Ød1 (-0.002/-0.01) | Ød2 | H | H1 | T | Vikt (g) |
|---|---|---|---|---|---|---|---|
| Dwjt-2 | 13 | 10 | 6.2 | 11 | 8.9 | 2.1 | 6 |
| Dwjt-5 | 18 | 14 | 8.2 | 15.5 | 12.8 | 2.7 | 16 |
| DWJT-10 | 22 | 15 | 8.3 | 19.3 | 16.3 | 3 | 30 |
| DWJT-20 | 32 | 25 | 12.2 | 28 | 23 | 5 | 105 |
| DWJT-40 | 40 | 30 | 16.3 | 34 | 29 | 5 | 188 |
