Manuell monteringstyp

Klämkraft 17kn
Spänningskraft 55kn
Repetitiv positioneringsnoggrannhet ＜ 0,01mm

Detaljritning

Kontakta oss

Produktparametrar

Ritning

Datanedladdning

Relaterade tillbehör

Produktöversikt

Manuell monteringstyp

✔ Manuellt monterad noll lokalisering manuellt klämmer eller slappnar du av.
✔ Upprepad positioneringsnoggrannhet ＜ 0,01 mm, en enda lokalisering

Clamping Force 17kn, spänningsstyrka 55KN.
✔ Lämplig för bearbetningsindustrier som behöver minska fixturen

Ändringstid, metall- eller icke-metallskärningsfält.

Produktegenskaper

Klämda eller lossade genom manuell drift;
Repetitiv positioneringsnoggrannhet ＜ 0,01mm.

Suzhou Set Industrial Equipment System Co., Ltd.

Material: härdat rostfritt stål;

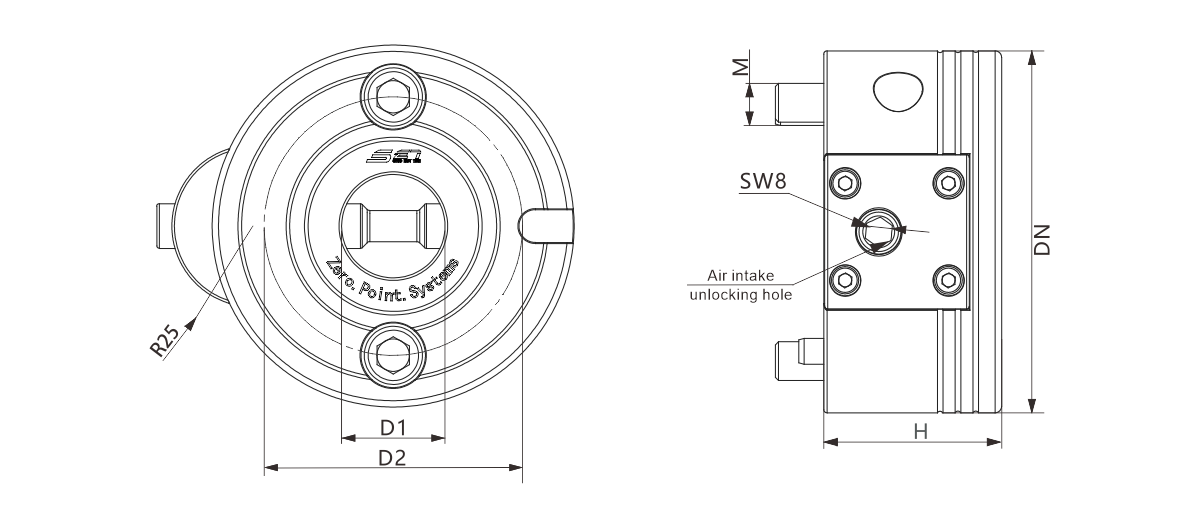

Produktens dimensionsdiagram

Ordernummer	Upplåsningsmetod	Clamping Force (KN)	Spänningskraft (KN)	Blåsande chip （N · m）	Vikt (kg)
LSD-10	Manuell drift	10	25	30	3.3
LSD-20	Manuell drift	17	55	50	6.6
LSD-40	Manuell drift	40	105	70	9.6

Ordernummer	Ødn	Ød1	Ød2	H	M
LSD-10	112	32	80	55	M12
LSD-20	138	32	90	55	M12
LSD-40	148	40	102	70	4*M12

Offentlig information

Alla 3D -modelldiagram Installationsinstruktion Användarmanual Provbok

Listtyp Latest updates

Ladda ner 3D -modelldiagram

LSD-20 cn en

Ladda ner

DWJT-20 Placeringsstift

JGLS-20 Fästbult

DXJT-20 Riktningsstift
