Det låses upp av gastrycket och mekaniskt låst vid våren.
När du låser upp insugningsporten låses locatorn upp och facket kan tas bort; När du låser upp tryckavlastningsporten är lokaliseringen självlåsande och det finns inget behov av att ständigt ansluta tryckkällan under användning.
Upprepad positioneringsnoggrannhet ≤0,005mm, en enda positioner Clamping Force 17KN, spänningskraft 55KN. Det är monteringsdelen och är lätt att installera.
Användningstemperaturområdet är -20 ℃ ~ 80 ℃. Lämplig för metall- eller icke-metallskärningsfält.
Gastrycklås, fjädermekaniskt lås;
Upprepad positioneringsnoggrannhet ≤. 0,005 mm;
Basplattan som används under installationen är tunnare och lättare i tjocklek.
Material: härdat rostfritt stål;
Det är monteringsdelen och är lätt att installera;
| Ordernummer | Upplåsningsmetod | Clamping Force (KN) | Spänningskraft (KN) | Flis | Vikt (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Gastryck | 10 | 25 | √.... | 4.3 |
| LQFLD-20 | Gastryck | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Gastryck | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Gastryck | 17 | 55 | √ | 8.8 |

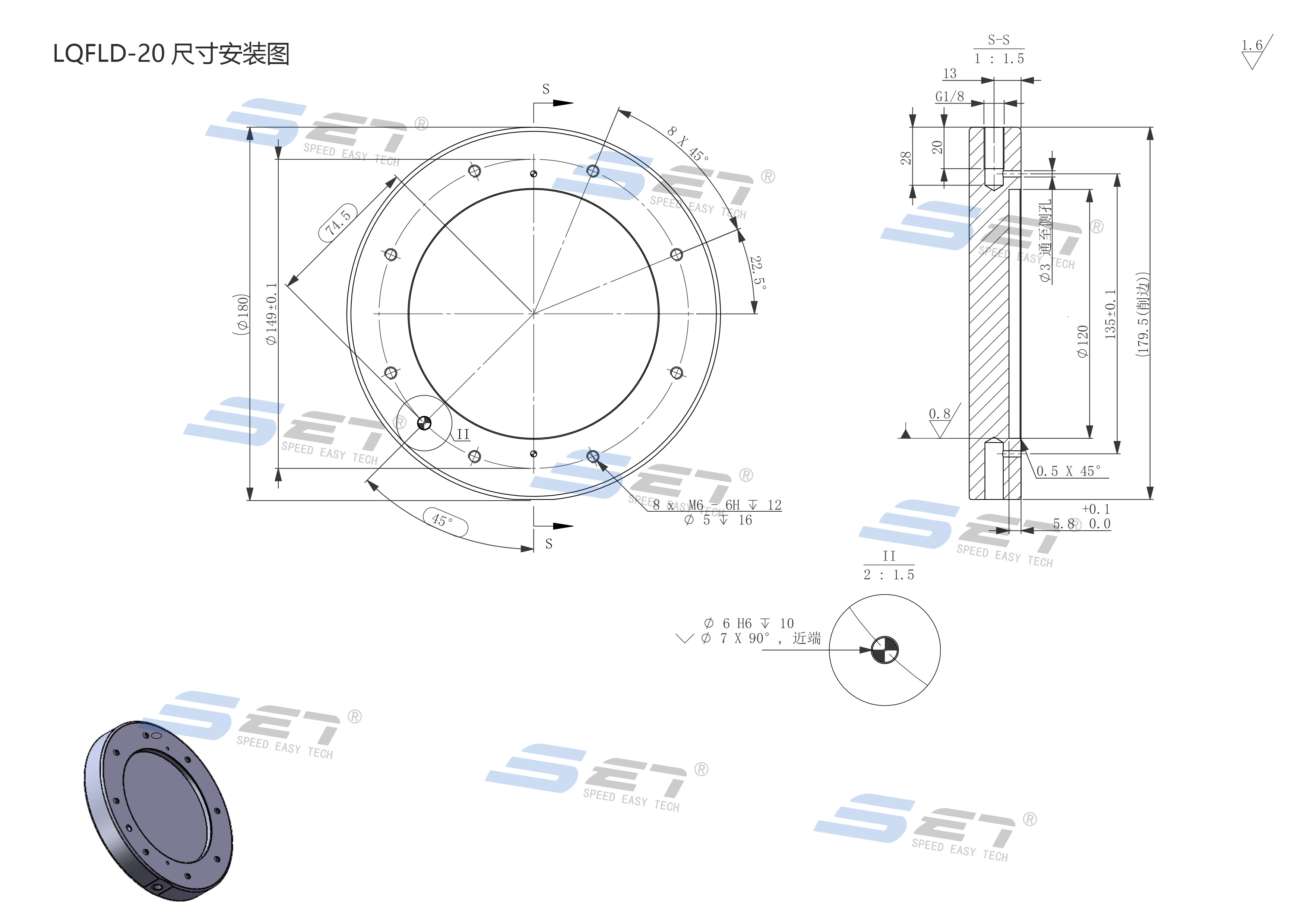

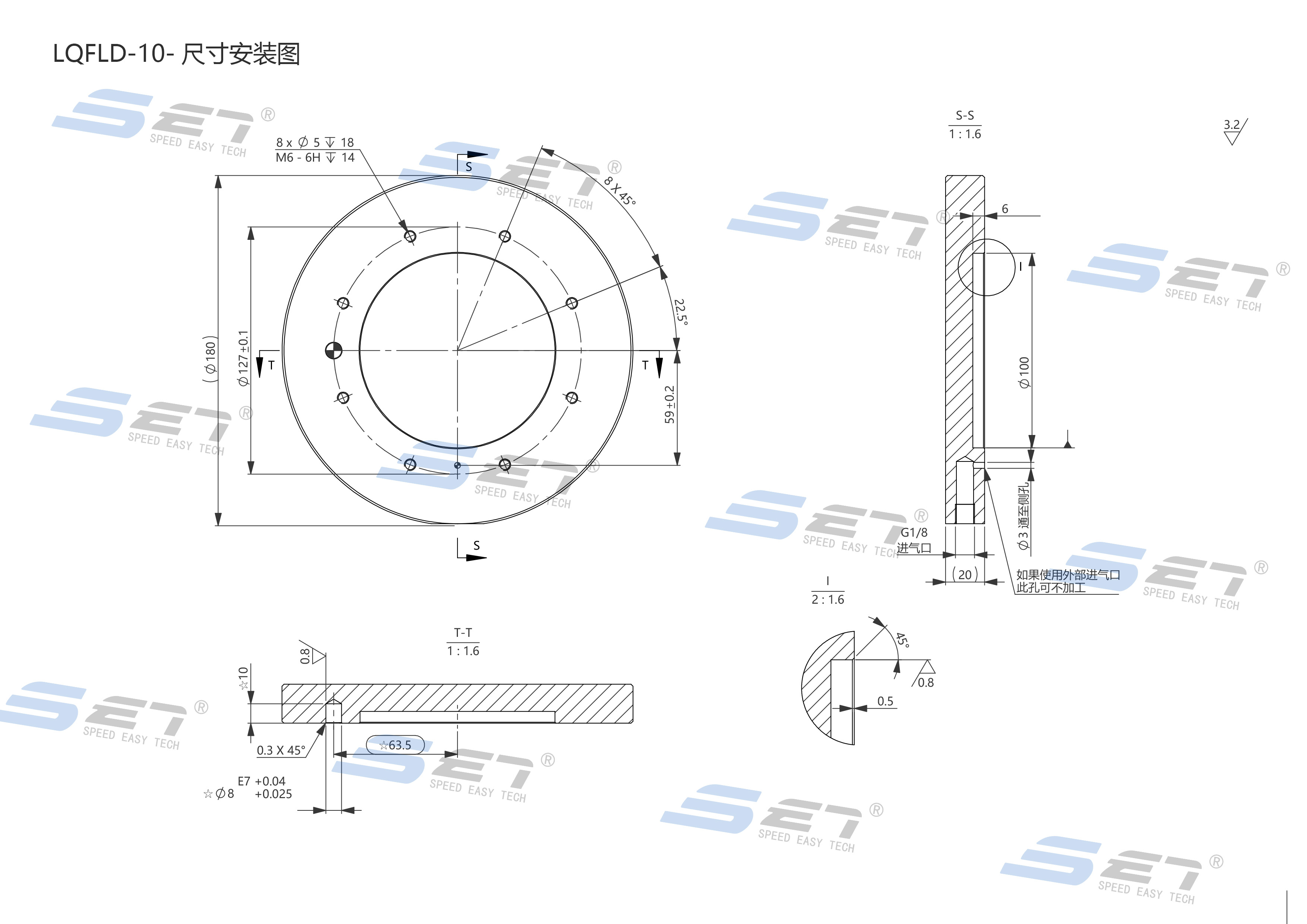

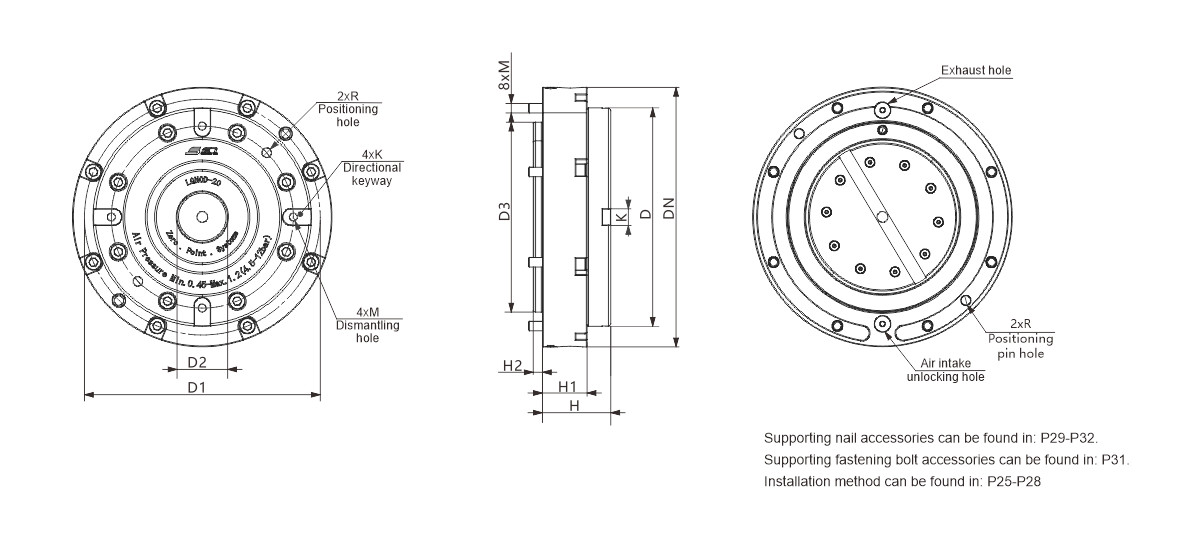

| Ordernummer | Ødn | Ød | Ød1 | Ød2 | Ød3 (H7) | H | H1 | H2 | M | ELLER | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |
Installationstyp
