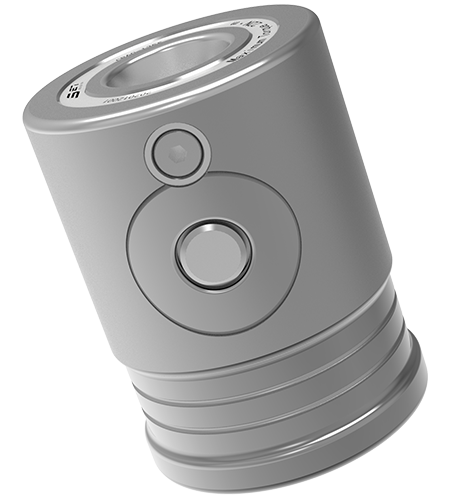

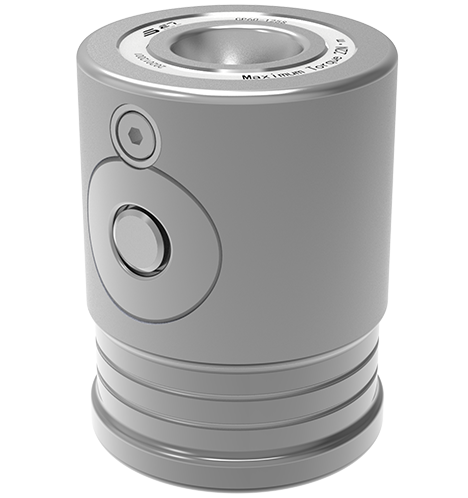

Manuell konisk neddragningstyp (enstaka typ)
- Repetitiv positioneringsnoggrannhet ＜ 0,005 mm
- Klämstyrka: 8kn
- Tillåtet fästmoment: 8NM
Produktparametrar
Ritning
Datanedladdning
Relaterade tillbehör
Produktöversikt
Dess material är härdat rostfritt stål. Det kan låsas upp och klämmas fast genom manuell drift.
Den repetitiva positioneringsnoggrannheten ＜ 0,005 mm. Klämkraften för den enskilda lokaliseringen är 8kn. Dess tillåtna fästmoment är 8nm.
Det gäller mögels bearbetnings- och monteringsfält. Det är lämpligt för att justera Locators mitten av avståndet för Locators snabbt.
Produktegenskaper
Det kan låsas upp och klämmas fast genom manuell drift;
Repetitiv positioneringsnoggrannhet ＜ 0,005 mm;
Det gäller formarnas bearbetnings- och monteringsfält;
Material: härdat rostfritt stål;
Den har hög klämkraft;
Det är lämpligt för att justera Locators mitten av avståndet för Locators snabbt.

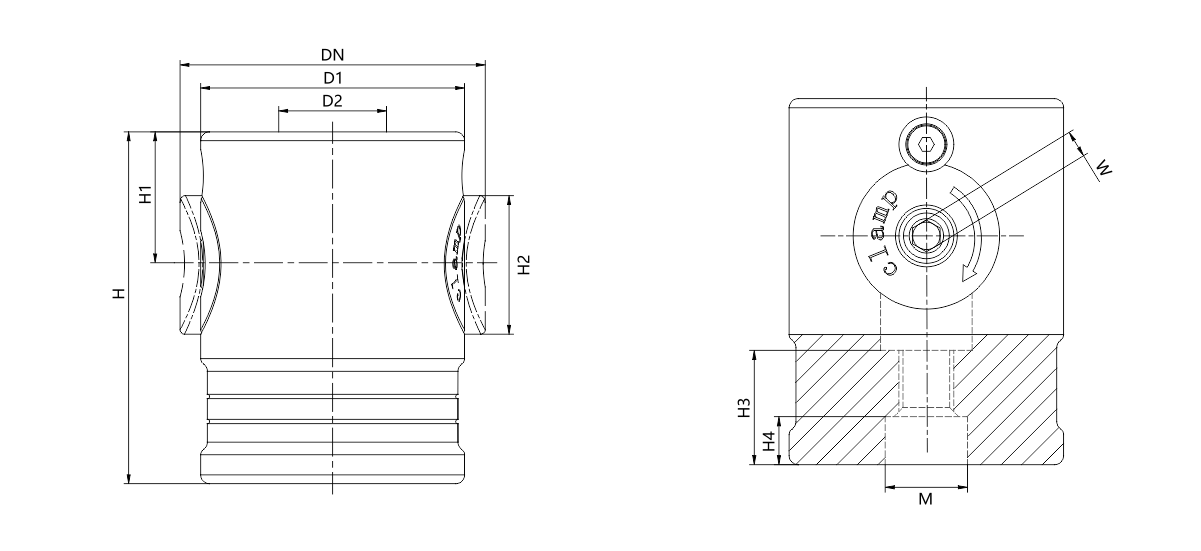

Produktens dimensionsdiagram
| Dimensionantal | Upplåsningsmetod | Clamping Force (KN) | Tillåtet fästmoment (NM) | Vikt (kg) |
|---|---|---|---|---|
| CP40-50S | Manuell drift | 8 | 8 | 0.5 |
| CP60-80S | Manuell drift | 15 | 22 | 1.6 |
| CP80-100S | Manuell drift | 25 | 50 | 3.8 |
| Dimensionantal | Dn | D1 | Ød2 | H (± 0,01) | H1 | H2 | H3 | H4 | W | M (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50S | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80S | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
Offentlig information
Alla
Listtyp
Latest updates
-
DX08-CP40 Riktningsstift -
SD08-CP40 Konositioneringshylsa -
SJ08-CP40 Låsstift
