Det har härdat behandling av ytan.
Höjden är 33,5 mm och vikten är 20 g.
Denna positioneringsstift kan begränsa frihetsgraderna för X -riktning och y -riktning.
Det är lämpligt för nollpunktslokalisering av manuell konisk neddragningstyp.
Dess noggrannhetskrav är högt. Det har härdande behandling av ytan;
Det är lämpligt för nollpunktslokalisering av manuell konisk neddragningstyp.
Denna positioneringsstift kan begränsa frihetsgraderna för X -riktning och y -riktning;

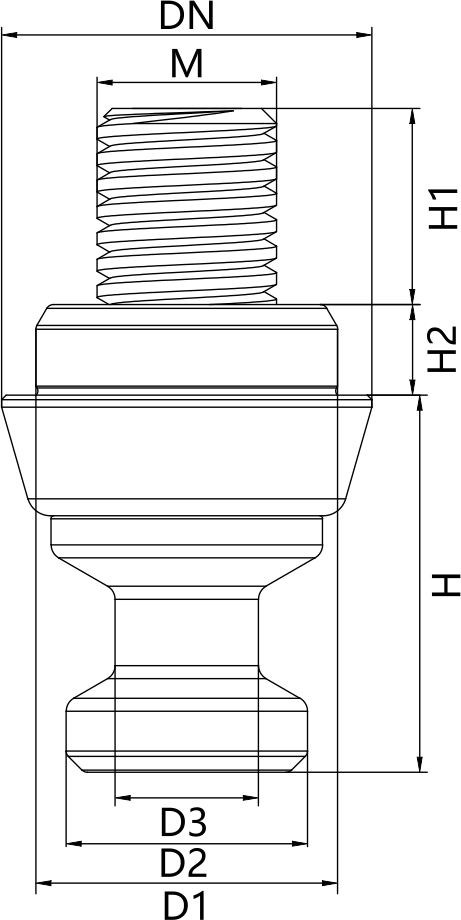

| Dimensionantal | Ødn | Ød1 (G6) | Ød2 | Ød3 | H | H1 | H2 | M | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|
| DW08-CP40 | 16 | 12 | 11 | 6.5 | 16.5 | 12 | 5 | M8 | 0.02 |

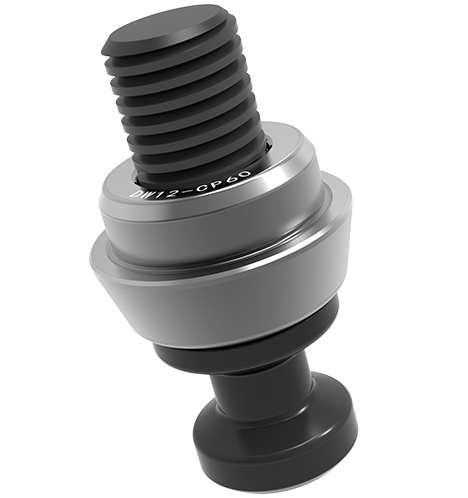

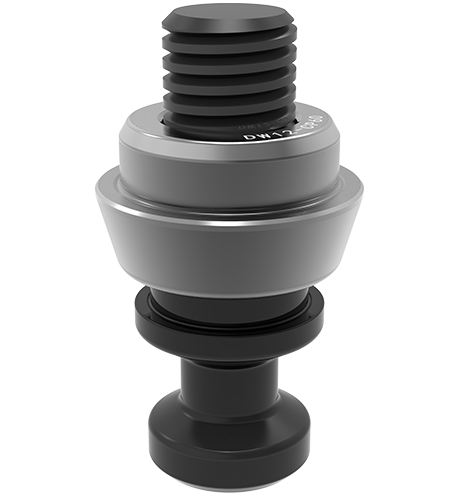

| DW12-CP60 | 25 | 20 | 16 | 9.5 | 25 | 18 | 6 | M12 | 0.07 |
| DW16-CP80 | 32 | 25 | 21 | 13 | 33 | 22 | 7.5 | M16 | 0.15 |
