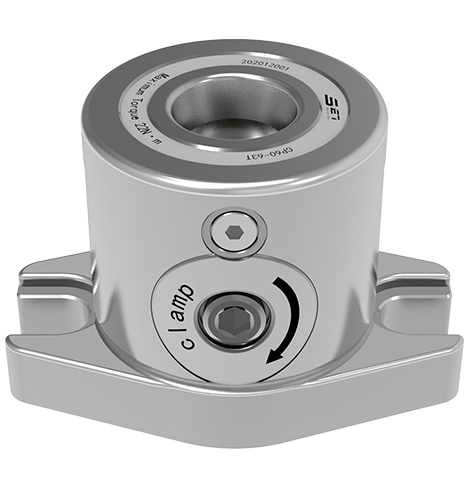

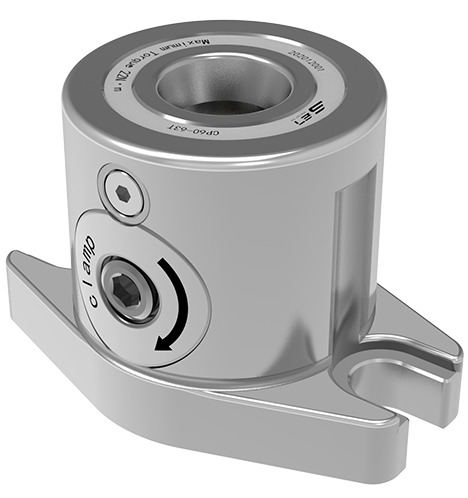

Dess material är härdat rostfritt stål. Det kan låsas upp och klämmas fast genom manuell drift.
Den repetitiva positioneringsnoggrannheten ＜ 0,005 mm. Klämkraften för den enskilda lokaliseringen är 8kn. Dess tillåtna fästmoment är 8nm.

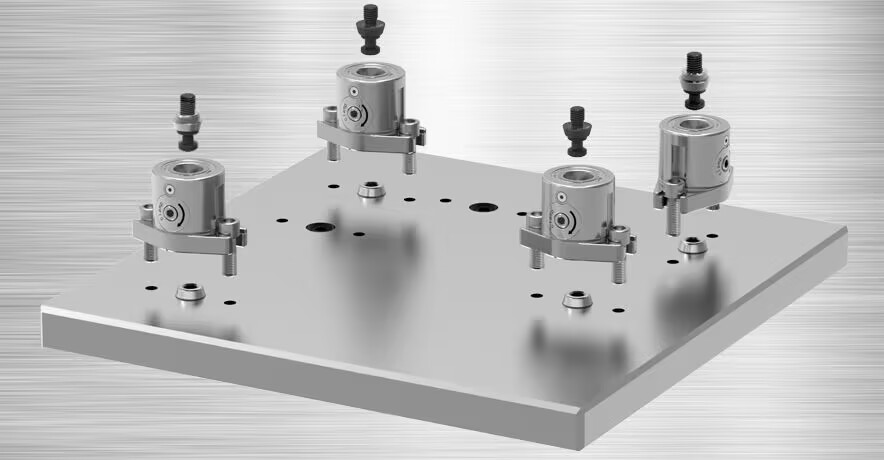

Det gäller mögels bearbetnings- och monteringsfält. Det är lämpligt för att justera Locators mitten av avståndet för Locators snabbt.
Det kan låsas upp och klämmas fast genom manuell drift;
Repetitiv positioneringsnoggrannhet ＜ 0,005 mm;
Det gäller formarnas bearbetnings- och monteringsfält;
Material: härdat rostfritt stål;
Den har hög klämkraft;
Det är lämpligt för att justera Locators mitten av avståndet för Locators snabbt.
| Dimensionantal | Upplåsningsmetod | Clamping Force (KN) | Tillåtet fästmoment (NM) | Vikt (kg) |
|---|---|---|---|---|
| CP40-40T | Manuell drift | 8 | 8 | 0.8 |
| CP60-63T | Manuell drift | 15 | 22 | 1.4 |
| CP80-80T | Manuell drift | 25 | 50 | 3.3 |

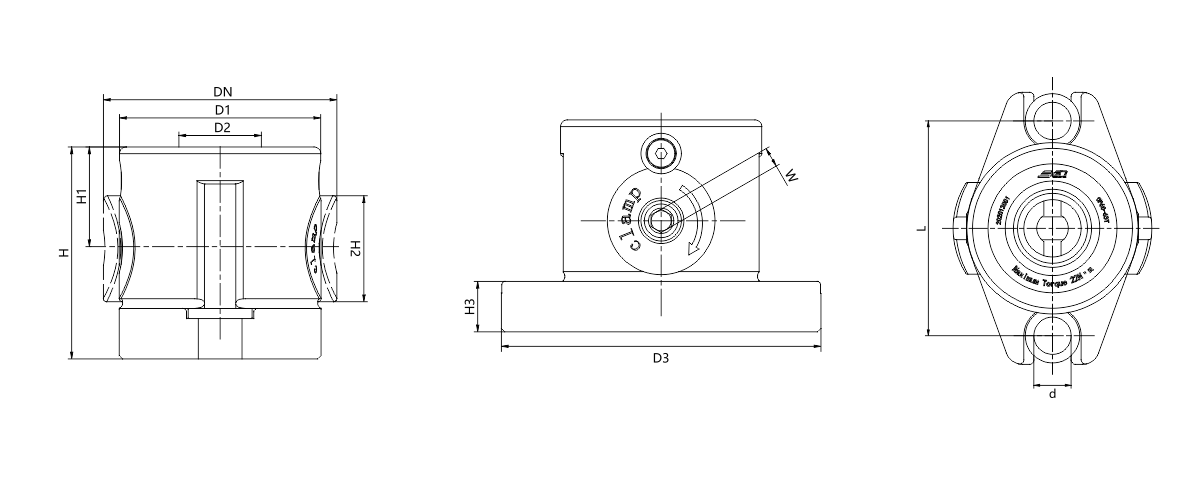

| Dimensionantal | Dn | D1 | Ød2 | D3 | H (± 0,01) | H1 | H2 | H3 | L | d | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP40-40T | 46 | 40 | 12 | 65 | 40 | 20 | 22 | 10 | 50 | 9 | 4 |
| CP60-63T | 69 | 60 | 18 | 95 | 63 | 30 | 32 | 15 | 75 | 13 | 6 |
| CP80-80T | 91 | 80 | 22 | 130 | 80 | 40 | 44 | 20 | 100 | 17 | 8 |
