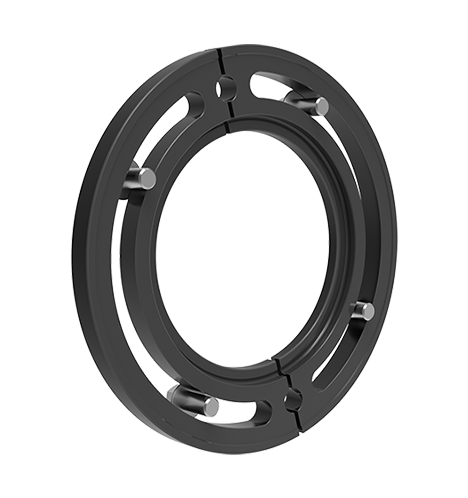

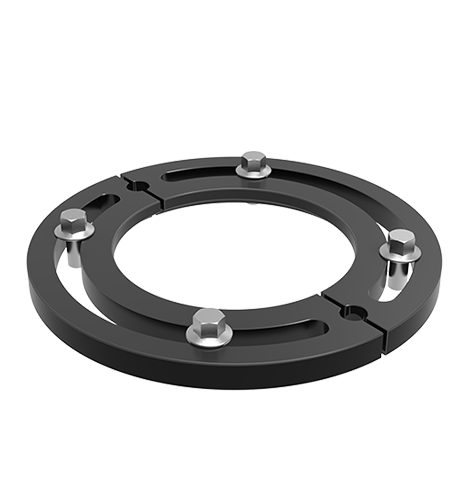

Fast fläns, p20, qpq saltbad nitriding yta.
Diameter 198mm, tjocklek 13,5 mm (utan bultar).
Används för att montera den tabellmonterade nollpunktspositionen (LQTMS) på maskinbordet.
Kan användas för olika T-slotstorlekstabeller.
Fasta flänsar används för montering av mesa -typ (LQTMS) på maskinbordet;
Lämplig för olika t-slotstorlekar i tabellen.
| Ordernummer | Dimensionantal | Ød | Ødb | Ølk | ØL | M | H | Øe | Matchande bult |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Fråga5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | Q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
