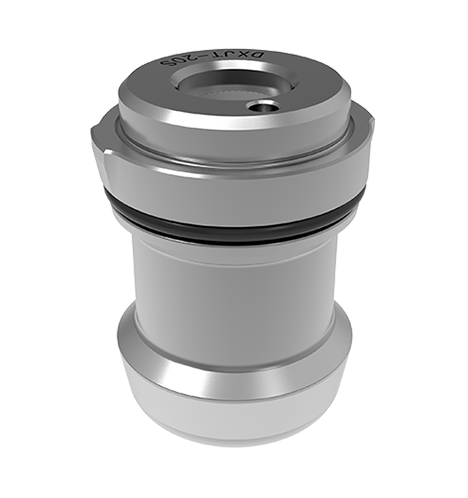

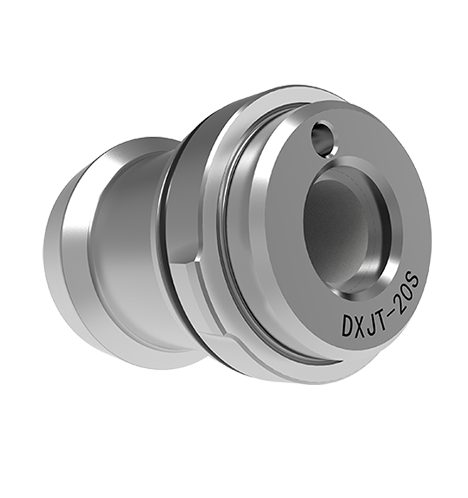

Dowel, ythärdad.
Höjd 41,7 mm (utan riktningsnyckel), vikt 140 g.
Det begränsar bara graden av rotationsfrihet och spelar en riktningsroll.
Lämplig för Short Cone Ball Lock Type Q20S Zero Positioner.
Ythärdning behandling;
Lämplig för Short Cone Ball Lock Type Q20S Zero Positioner.
Begränsa endast rotationsfriheten, spela en riktningsroll;
| Ordernummer | Ødn | Ødn1 (H6) | Ød2 | H2 | H1 | H3 | OK | Z | Vikt (g) |
|---|---|---|---|---|---|---|---|---|---|
| DXJT-10S | 28 | 20 | M12 17 | 30.5 | 5 | 3 | 2 | 8 | 80 |
| DXJT-40S | 42 | 30 | M12 17 | 42 | 5 | 4 | 3 | 12.5 | 240 |
