Mikrogrisningssystem

Den använder pneumatisk gripare
Stålkulklamper
Retention Force: 70N

Detaljritning

Kontakta oss

Produktparametrar

Ritning

Datanedladdning

Relaterade tillbehör

Produktöversikt

Den använder pneumatisk gripare och har stålkulklamper.

Halvstorleken är 8 mm, retentionskraften är 70N, tål spänning 1MPa, vikten är 8 g.

Micro Gripper är lätt och den har kompakt design. Det kan maximera sin cpacitet utan att påverka robotens handkapacitet.

Standardanvändningstemperaturområdet är 0 ℃ -70 ℃, Högtemperaturanvändningsområdet är 0 ℃ -120 ℃.

Den är lämplig för automatiseringsrobothandning.

Produktegenskaper

Den använder pneumatisk gripare;
Micro Gripper är lätt och den har kompakt design. Den kan maximera sin cpacitet utan att påverka robotens handkapacitet;

Suzhou Set Industrial Equipment System Co., Ltd.

Den har stålkulklamper;
Den är lämplig för automatiseringsrobothandning.

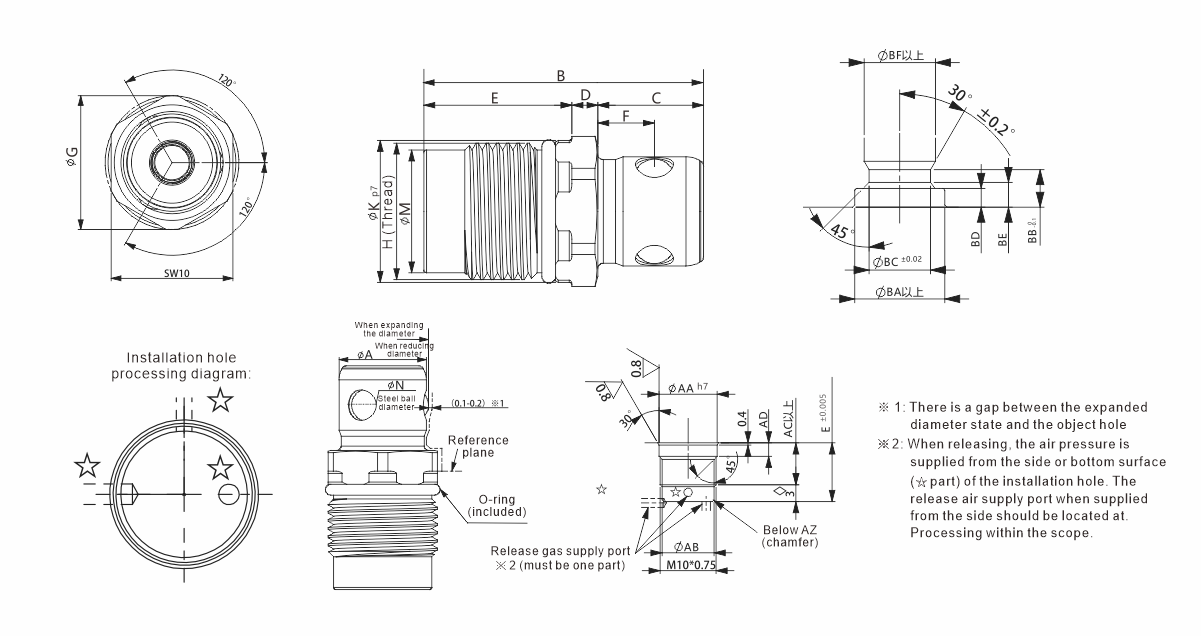

Produktens dimensionsdiagram

Dimensionantal	Expandering och reducerande diameterstorlek		B	C	D	E	F	G	H (nominell* tonhöjd)	K	M	N
Dimensionantal	En utvidgning	En minskning	B	C	D	E	F	G	H (nominell* tonhöjd)	K	M	N
Mst-m10	8 ⁰ _-0,05	9.3	20.5	8	2	10.5	4.5	11	M10*0,75	10.4 ^0.036 ^0.018	9	3
MST-M12	10 ⁰ _-0,05	11.5	22.5	9	2.5	11	5	13.5	M12*1	12.4 ^0.036 ^0.018	10.7	3.5
MST-M14	12 ⁰ _-0,05	13.8	25	10	3	12	5.5	15.5	M14*1	14.4 ^0.036 ^0.018	12.7	4
MST-M18	16 ⁰ _-0,05	18.2	29.5	11.5	4	14	6.5	21.2	M18*1.5	19.4 ^0.043 ^0.022	16.1	5

Dimensionantal	Aa	Ab	Växelström	Annons	AZ (Chamfer)	Ba	Bb	B.C	BD	VARA	Bf
Mst-m10	10.4 ^0.018 ⁰	9.3 ^0.07 ^-0.11	7.5	2.4	0.2	12	5	8.2	2.5	3.3	9.5
MST-M12	12.4 ^0.021 ⁰	11 ^0.15 ^-0.08	8	2.4	0.4	14.5	5.8	10.2	3	4.6	11.7
MST-M14	14.4 ^0.018 ⁰	13 ^0.15 ^-0.08	9	2.8	0.4	17	6.45	12.2	3.5	4.9	14.2
MST-M18	19.4 ^0.021 ⁰	16.5 ^0.17 ^-0.12	10.5	3.8	0.4	23	8	16.2	4.5	6.5	18.6
