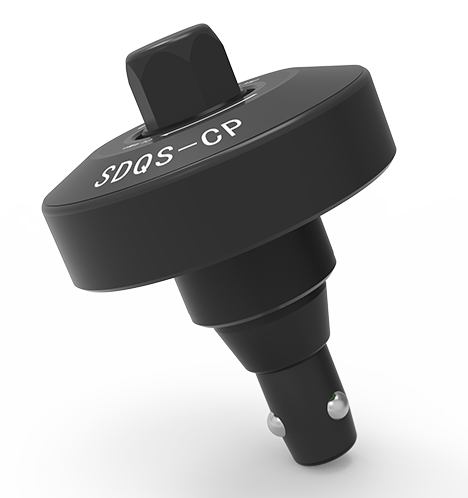

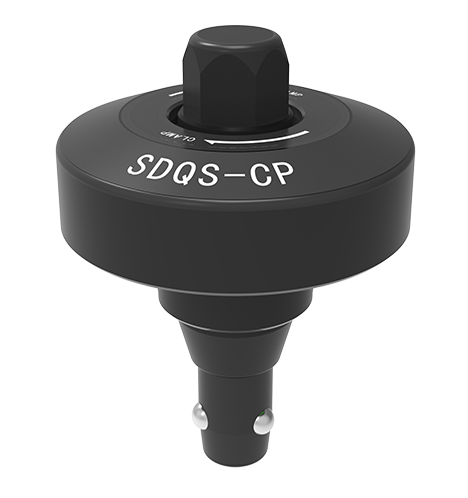

Produktöversikt
Kroppen är släckt och härdad ferrosoferrisk oxidfilm. Konhylsan har mjuk nitrideringsbehandling salt.
Det kan samarbeta med Cone Pin SDQS-5-CP och skyddshylsa SDQS-5-B.
Produktegenskaper
Manuell kläm och låsning;
Dess yta och skruv har härdningsbehandling.
Material: Rostfritt stål (eller kundens val) ;
Produktens dimensionsdiagram
| Dimensionantal | Hylsa | Klämkraft (n) | Tillåtet fästmoment (NM) | Upplåsningsmetod | Vikt (g) |
|---|---|---|---|---|---|
| SDQS-5-CP | SDQS-5-C | 1.7 | 2 | Manuell | 134 |
| SDQS-5-SP | SDQS-5-S | 133 | |||
| SDQS-10-CP | SDQS-10-C | 3 | 4 | 241 | |
| SDQS-10-SP | SDQS-10-S | 239 | |||
| SDQS-20-CP | SDQS-20-C | 4.5 | 7 | 457 | |
| SDQS-20-SP | SDQS-20-S | 453 |
| Dimensionantal | En | B | C | D | E | F (g6) | G (-0,02 -0.06) | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SDQS-5-CP | 10 | 30 | M4*0,7↧6 | 39 | 9 | 18 | / | 22 | 12 | 9.5 | 30 |
| SDQS-5-SP | / | 18 | |||||||||
| SDQS-10-CP | 13 | 37 | 46 | 12 | 22 | / | 27 | 14 | 14.5 | 40 | |
| SDQS-10-SP | / | 22 | |||||||||
| SDQS-20-CP | 17 | 45 | M4*0,7↧6 | 56 | 16 | 28 | / | 34 | 16 | 19.5 | 51 |
| SDQS-20-SP | / | 28 |
