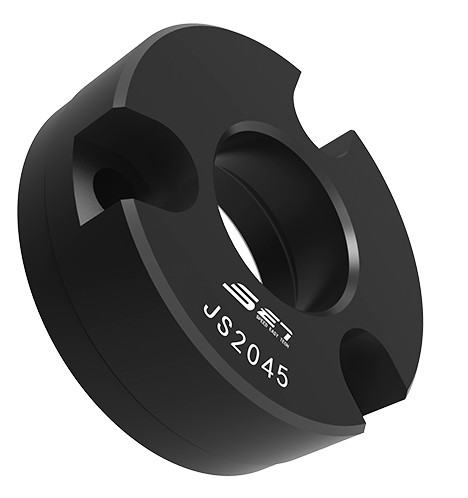

Höjden är 11,56 mm och vikten är 60 g. Kroppen är släckt och härdad ferrosoferrisk oxidfilm.
Dess repetitiva positioneringsnoggrannhet ＜ ± 0,013 mm.

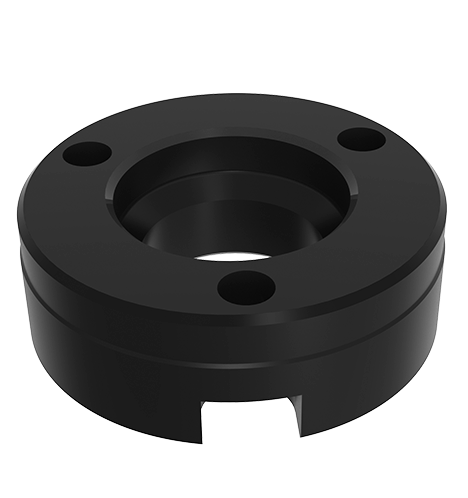

Lägg placeringshylsan i klämman switchbräda, samarbeta med kullås och acceptanshylsa.
P.s. Den repetitiva positioneringsnoggrannheten beror på placeringshylsan. När du använder två första nivåpositioneringshylsor, om centrum till mittavståndet för de två hålen ligger inom toleransområdet av ± 0,005 mm, då kan den repetitiva positioneringsnoggrannheten hålla sig inom ± 0,013mm.
Kropp: släckt och tempererad ferrosoferrisk oxidfilm.
| Dimensionantal | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | M | PÅ | Vikt (g) |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| Dimensionantal | Ød1 | Ød2 | Ød3 | Ød4 | Tjockleken på kompositplattan H (minimum) | H1 | H2 | H3 | M |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4*7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5*9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6*10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6*11 |
