"Snabb förändring på 5 minuter! Upptäck den ultimata effektiviteten i Suede Zero Positioning System."

Systemprincip:

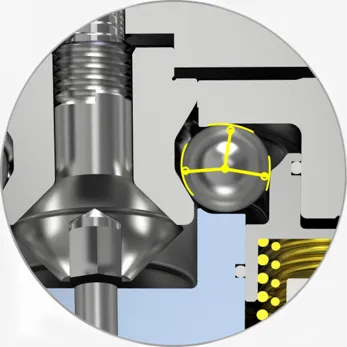

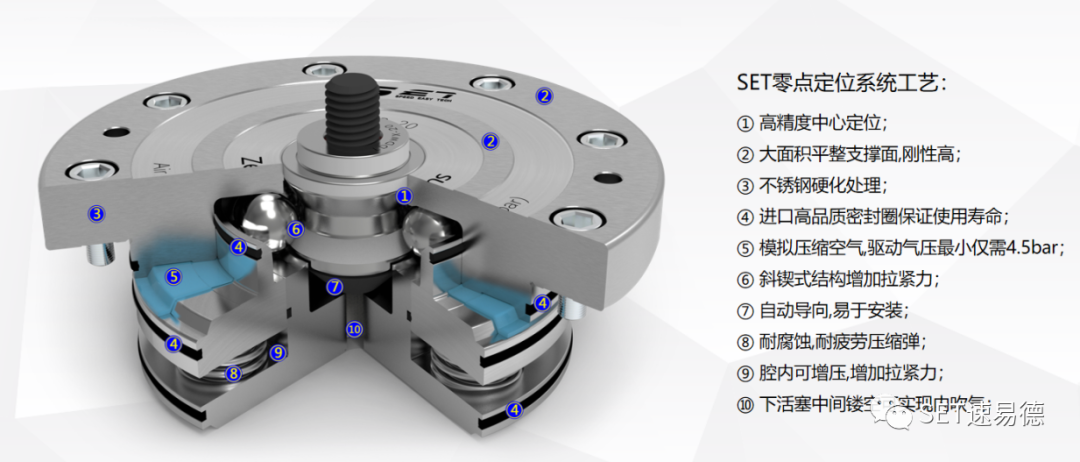

Nollpunktspositioneringssystemet tillhör låsmekanismen, som öppnas under ventilation och låses ur luften. När hydrauliskt tryck eller lufttryck appliceras på nollpositioneringssystemet kommer trycket att komprimera fjädern under genom kolven, och stålkulan kommer att spridas till båda sidor. Klämman beror på den inre starka våren, och ingen luftkälla krävs under normal drift. Snabbändringssystemet består av olika typer av positionermoduler, användningen är inte densamma, kroppen förändras, nageln förändras också, är uppdelad i positioner, positioneringsstift, orienteringsstift, låsande stift, tillhör den klassiska "ena sidan två -stift" -positionering.

Ett annat drag i nollpunktssystemet är dess dubbla funktion: positionering och klämma utförs samtidigt, med en noggrannhet på mindre än 5 μs. Den korta koniska positioneringsstiftet gör att kontaktytan är helt stängd och har funktionen av självlåsande. Positionering av klämma möjliggör en viss radiell avvikelse och vinkelavvikelse, som har vissa fördelar för automatisk eller manuell belastning och lossning.

Egenskaperna hos noll positioneringssystem
Självlåsande klämmekanism
Den tresidiga bollklämmetoden behöver inte ansluta luftkällan när den används, och den mekaniska fjäderkilstrukturen är klämd, och luftkällan krävs endast när upplåsningen öppnas.

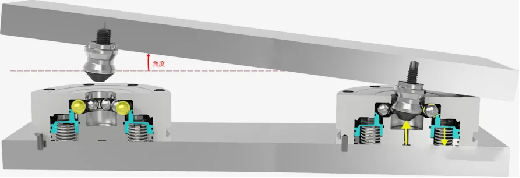

Högre lutande belastningsvinkel
When the fixture is replaced, because it can not be absolutely horizontal, the tray tilt requirements are relatively high, this locator can solve this problem, this locator compared to other brands on the market the tilt Angle of 1.2 degrees, the tilt Angle of this locator allows 30 degrees, the locator uses a ring ball design, special nail contor-free interference design, Therefore, there is no need to ensure absolute level when hoisting the workpiece, which minskar svårigheten med drift och risken för skador på nollpositionen. Dessutom är varje bricka inbäddat med en tjock positioneringshylsa, som bör ha ett visst slagmotstånd, vilket gör att det excentriska avståndet för nageln kan vara ± 5 mm, vilket förbättrar klämeffektiviteten. Pallens lyfttid från utsidan av maskinen till bordsbrickan reduceras till den snabbaste 5min (inklusive demontering och bindning och körning).

Lämplig för automatiserad inspektion och rengöring

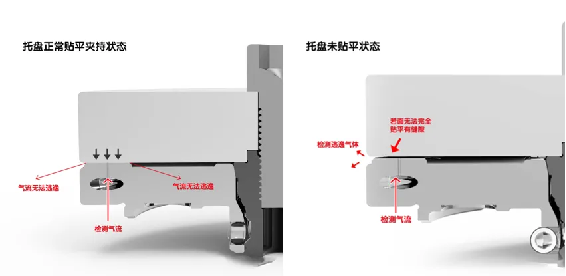

För att säkerställa stabiliteten i magasinet och uppfylla positionskraven bör nollpositionaren lägga till en klämdetekteringsanordning, syftet med denna enhet är att se till att nollpositionen helt kan kontakta placeringsytan på magasinet, och det kommer inte att finnas någon järnskärning eller annat skräp i mitten. Dess arbetsprincip visas i figur (1). Detektionsluften kommer att frigöra (0,2MPa) lufttrycket utanför hålet. Ställ in klassificeringsvärdet för flödessensorn. När brickan inte är platt med positionen, såsom visas i figur 2, kommer den detekterade flyktande gasen att fly utåt längs gapet, och flödessensorn kommer att bestämma flödesskillnaden för att inse detektering av kläm. Detekteringshålet sprayar också 0,6MPa rengöringstryck utåt för att säkerställa stomstädning. Flera lokaliserare kan detekteras samtidigt, vilket minskar kostnaderna; 2. När det finns ett läckningsflödesvärde i flera positioner kommer det att vara inkonsekvent med det förinställda flödesvärdet, så det är säkrare; 3. Detektionsmetoden är mer direkt, facket laddas inte och det tomma klämman kan detekteras.

Ansökningsfall
Det modulsystemet har professionella standardmoduler för direkt klämma av arbetsstycken såväl som mikro- och små delar, vilket möjliggör installation, positionering och klämma av enskilda klämanordningar, arbetsstycksfack eller arbetsstycken utrustade med positioneringsstift i maskinen på kort tid för att referera till noggrannhet, med den faktiska klämman som utförts utanför maskinen under bearbetning.

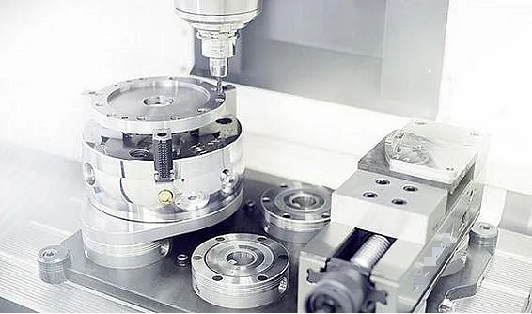

Snabbbytesfack Ställ in olika klämman

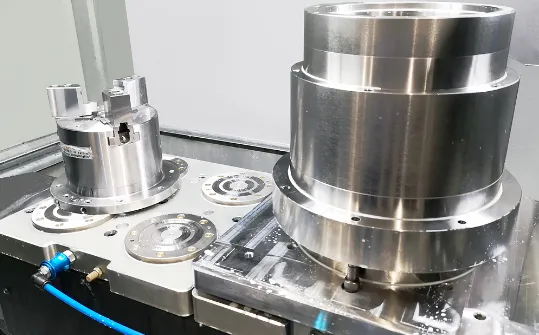

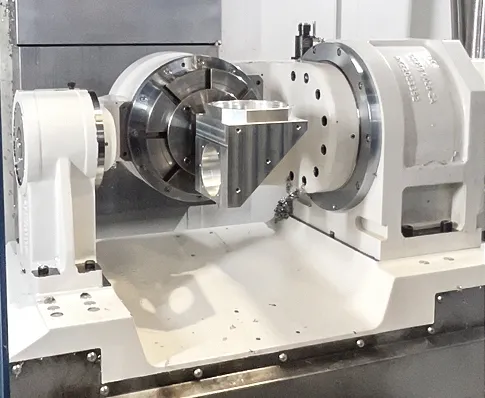

Den roterande bron utrustad med det inställda nollpositioneringssystemet kan ersätta gripfacket eller enskilt arbetsstycke vid behov.

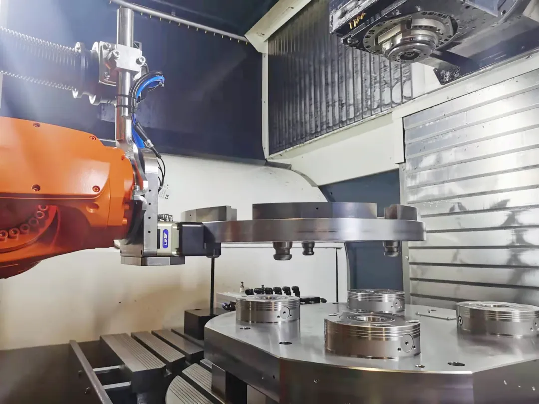

Nollpunktspositioneringssystemet används för att uppnå bearbetningsstabilitet vid automatisk maskinmatning.

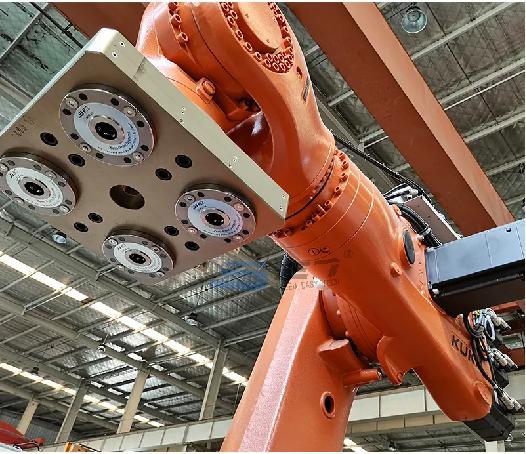

I monteringsapplikationer används set nollpositioneringsfacket som ett bärarsystem, och den avsmalnande positioneringsstiftet förhindrar att facket fastnar under ersättningen.

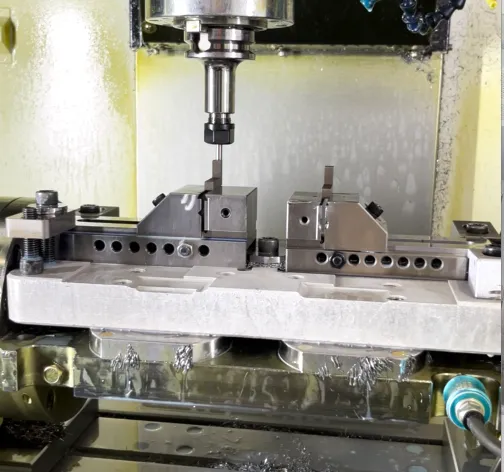

I en speciell bearbetningsmiljö kan arbetsstycket klämmas direkt fast genom att ställa in processhålet eller anslutas till arbetsstycket genom brickan, och fem sidor kan bearbetas på en gång, vilket eliminerar komplexa traditionella processer.

Vi har en omfattande portfölj av fixturprodukter och professionell FoU -teknik, med många års ackumulerad erfarenhet, djup odling av branschen i årtionden, kan ge för att tillgodose olika behov av automatisering av klämteknologilösningar, hjälpa automatiseringsindustrins utrustningstillverkare att minska kostnaderna och öka effektiviteten, förbättra de grundläggande konkurrenskraften för företag. Det kritiska är att våra nollpositioneringssystemlösningar kan uppfylla en mängd praktiska applikationsscenarier, Suyi De förlitar sig på högkvalitativ R & D-produktionsteknologi och excellens av tekniska krav, har gett många välkända företag i världen med tekniska lösningar.
