Optimering av 5-axlig bearbetning: Integrering av laxstjärtsfixturer och nollpunktspallsystem

Femaxlig bearbetning har omdefinierat vad som är geometriskt möjligt på en enda uppsättning. Ändå är fixturen som håller ditt arbetsstycke lika kritisk som maskinens kinematik. Utan rätt arbetshållningsstrategi kommer till och med ett toppmodernt femaxligt center att producera inkonsekventa delar, kräva kostsam omchuckning och förbruka spindeltid på luftsnitt snarare än metallborttagning. Den här artikeln undersöker två kompletterande tekniker - laxstjärtsfixturer och nollpunktspallar - och förklarar hur integrationen av dem låser upp den fulla potentialen för femaxlig produktion.

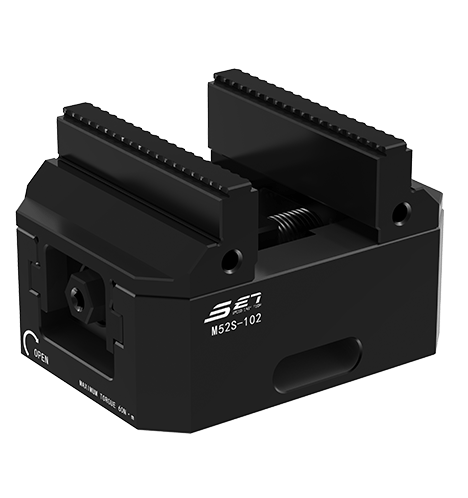

Advanced 5-axis dovetail clamping system

Varför konventionella skruvstycken misslyckas i femaxliga miljöer

Standardkäftskruvar designades för treaxlig fräsning där spindeln till stor del är axiell eller lateral. I femaxligt arbete, när ett bord lutar till 45 grader eller en tapp svänger delen under spindeln, tränger konventionella skruvstädkroppar in i verktygsbanan. Maskinister måste då använda verktyg med utökad räckvidd - och varje ytterligare millimeter av överhäng multiplicerar avböjning, vibrationer och ytfel. Studier av fem-axlig celleffektivitet identifierar konsekvent verktygshållarinterferens med fixturer som en av de tre främsta orsakerna till skrotade program och ominställningar.

Att minska skruvstädhöjden för att få spelrum innebär vanligtvis grundare käftingrepp, lägre klämkraft och arbetsstyckeslyft under kraftiga axiella skärningar. Denna avvägning försvinner när du byter till en klämsystem filosofi byggd kring delens geometri snarare än geometrin hos en generisk käke.

Nyckelinsikt

Låg profilformad arbetshållning är ingen kompromiss – det är en geometrisk lösning. Genom att bädda in klämgränssnittet inuti delbeståndet, återställer du fullt femaxligt spel utan att offra greppkraften.

Dovetail Fixtures: Geometry as Clamping Force

A laxstjärtsfixtur fungerar genom att skära ett trapetsformigt spår direkt i råmaterial innan det går in i maskinen. Det förberedda ämnet låser sig på en matchande laxstjärt av hane på fixturkroppen. Spännkraften har två komponenter: en nedåtriktad säteskraft som drar delen mot referenspunkten, och lateral inneslutning från de vinklade väggarna som motstår utdragning under skärbelastning.

Skärkraft Råmaterial / arbetsstycke Laxstjärthona (fräs i lager) Fixturkropp Lateral inneslutning Lateral inneslutning

Laxstjärtsvinkeln: balanserar utdragningsmotstånd och släpp

Grundare vinklar - vanligtvis 45 till 55 grader från vertikalen - ger högre utdragningsmotstånd. Brantare vinklar underlättar lossningen av delar och tillåter snabbare lastningscykler. De flesta tillverkade laxstjärtsfixturer ligger mellan 45 och 60 grader baserat på delvikt, material och skärstrategi.

Råmaterialberedning

Laxstjärtspåret fräss in i ena sidan av råämnet innan detaljprogrammet börjar - vanligtvis på en enkel treaxlig fräs, vilket håller den dyra femaxliga maskinen fri för mervärdeskärning. Spårdjupet varierar vanligtvis från 3 till 8 mm beroende på materialhårdhet och delmassa.

45°–60°
Typisk laxstjärt inkluderat vinkelområde
3–8 mm
Standard spårdjup för de flesta material
<0,01 mm
Repeterbar positionering med precisionssits

Lågprofilklämning: Maximerar femaxligt spel

Låg profil klämsystem designen håller all arbetshållarhårdvara under avskiljningsplanet för den färdiga delen - den imaginära gränsen över vilken verktygsbanor fungerar utan störningar. När varje element sitter under detta plan är hela halvklotet av femaxlig vinkelrörelse tillgänglig för programmeraren.

Jämföra arbetshållarprofilhöjder

Arbetshållartyp Höjd över bordet (mm) Vinkelfrigång Lämplig för 5-axlar
Standard käkskruv 120–180 Under 30° lutning Nej
Steg käke / mjuk käke skruvstäd 80–130 Upp till 40° lutning Partiell
Laxstjärtsfixtur (standard) 40–70 Upp till 55° lutning Ja
Laxstjärtsnollpunktspall 30–60 Upp till 90° och mer Ja (optimized)

Eftersom greppgränssnittet är försänkt i stocken finns det inga externa remmar eller käftförlängningar som sticker ut ovanför referenspunkten. Typiska laxstjärtsfixturkroppar går från 40 till 70 mm - ungefär halva höjden av motsvarande konventionella skruvstäduppsättningar.

Formpassad fastspänning vid högprecisionsbearbetning

Formpassad klämning beskriver en arbetshållning som intimt överensstämmer med detaljens egen form. Laxstjärtens han- och honprofiler är ett konjugat par; kontaktyta längs båda vinklade ytorna fördelar belastningen jämnt - i kontrast till punkt- eller linjekontaktklämning, där hög lokal belastning kan deformera tunnväggiga detaljer.

  • Jämn stressfördelning förhindrar mikroavböjning som korrumperar ytfinishen och dimensionsnoggrannheten.
  • Självlokaliserande beteende drar delen till samma referensposition varje cykel, vilket eliminerar extra sondering på återchuckade ämnen.
  • Repeterbar klämkraft via vridmomentstyrda skruvar eller hydrauliska kilar möjliggör definierad förspänning, reproducerbar varje cykel.
  • Minimal delmärkning jämfört med tandade käkar eller tåklämmor nära färdiga ytor.

Materialkompatibilitet

Laxstjärtsklämning fungerar över nästan alla tekniska material. Aluminiumlegeringar är vanligast på grund av enkel spårfräsning. Titan- och nickel-superlegeringar kräver uppmärksamhet på spårets ytfinish för att undvika spänningskoncentration. Stål över 40 HRC kan behöva fräsas spåret före värmebehandling. Plast och kompositer använder samma geometri med reducerat spännmoment.

Nollpunktsintegration: Bygga ett system för snabbbyte av pallar

Ett nollpunktssystem använder precisionsmottagarmoduler på maskinbordet. Varje pall bär matchande dragdubbar; pneumatisk eller hydraulisk aktivering låser dem med 15 000 till 35 000 N per modul, och placerar pallen inom 0,002 till 0,005 mm upprepade gånger.

Rå lager Laxstjärtspår fräst offline Ladda till pall Fixtur sittande på pallplåt Montera till ZP Mottagare låser pall <0,005 mm upprepning 5-axlig bearbetning Full vinkelåtkomst, ingen ny datum behövs Steg 1 Steg 2 Steg 3 Steg 4 Nollpunktssystemets prestanda i ett ögonblick Inställningstid 60–90 sek Upprepa noggrannhet <0,005 mm Spännkraft / modul 15 000–35 000 N

Pallmultiplexering

De flesta femaxliga trunion-tabeller har tillräckligt med fotavtryck för två till fyra nollpunktsmoduler. Montering av flera laxstjärtsfixturer på en pall – gravsten eller flersidig fixtur – multiplicerar delar som skärs per cykel. I en dokumenterad konsolcell för flyg- och rymdindustrin minskade växlingen från endelade till fyrdelade laxstjärtsarrayer på en pall kostnaden per del med 34 procent inom samma spindeltimmar.

Fixturdesignparametrar och nyckelspecifikationer

Parameter Typiskt värde/intervall Effekt av avvikelse
Laxstjärtsvinkel 45°–60° Grundare = mer utdragskraft; brantare = snabbare släpp
Spårdjup 3–8 mm För grunt = otillräckliga sittplatser; för djup = delstyrka förlust
Landbredd vid spårrot 1–3 mm Kontrollerar spänningskoncentrationen vid spårroten
Armatur kroppshöjd 40–70 mm Bestämmer direkt tillgängligt vinkelavstånd
Laxstjärts ytfinish Ra 0,8–1,6 um Grovare ökar friktionen men också hackets svårighetsgrad

För delar över 0,5 kg, tillåt alltid minst 4 mm spårdjup. Ange en hörnradie på 0,3 till 0,5 mm vid spårets rot för att förhindra utmattningsinitiering i högcykelapplikationer.

Processplanering: Fem steg till full integration

  1. Beredning av råvaror: Såga eller vänd ämnen till ett lagerkuvert som inkluderar spårtillägg och finishmaterial. En dedikerad förberedelsestation bearbetar laxstjärtspåret offline, bekräftat av CMM eller dedikerad mätare.
  2. Förmontering av fixtur och pall: Ladda varje laxstjärtämne i dess fixtur utanför maskinen (20 till 45 sekunder per ämne). Sätt fixturen på nollpunktspallen och lås dragtappen. Placera den lastade pallen i en kö bredvid maskinen.
  3. Pallbyte och datumbekräftelse: Lossa föregående pall; släpp den nya i mottagaren. En kort två-punkts touch-probe-cykel (under 30 sekunder) bekräftar att delen sitter korrekt – inte återupprättar koordinatsystemet från början.
  4. Bearbetning och mätning under processen: Det femaxliga programmet körs med nollpunkten låst. Inbyggda sondcykler vid kritiska funktioner matar korrigeringsförskjutningar tillbaka till programmet, och bibehåller Cpk utan att stoppa cellen.
  5. Efterbearbetning och borttagning av datum: Laxstjärtsgreppszonen är fräst till slutlig dimension, vilket tar bort bevis på greppingrepp, eller bevaras som en definierad referensfunktion när ritningen kräver det.

Ekonomiskt fall: Mätbar avkastning på investeringar i arbetsföretag

Kapitalutgifterna för laxstjärtsverktyg, fixturhårdvara och nollpunktsmottagare återvinns genom minskningar av icke-produktiv spindeltid. Typiska förbättringar i en konverterad femaxlig cell inkluderar:

  • Inställningstid: Konventionell femaxlig skruvstädinstallation är i genomsnitt 18 till 35 minuter inklusive sondering. Nollpunktsbyte av pall med laxstjärtsfixtur minskar detta till 2 till 5 minuter per familjebyte.
  • Skrotminskning: Ompositioneringsfel på 0,02 till 0,08 mm från omchuckning orsakar mätbart skrot vid andra operationer. Laxstjärt plus nollpunkt reducerar ompositioneringsfel till under 0,005 mm, vilket i stort sett eliminerar denna källa.
  • Verktygets livslängd: Styv, vibrationsfri arbetshållning möjliggör mer aggressiva parametrar utan prat. Butiker rapporterar konsekvent 15 till 25 procents ökningar i användbar livslängd när de byter till laxstjärtsfixtur på femaxligt aluminiumarbete.
  • Arbetseffektivitet: Förinställda pallköer tillåter en operatör att hantera två eller tre femaxliga maskiner samtidigt, vilket sprider arbetskostnaden över större produktionsvolymer.
Teknisk anmärkning

Verifiera alltid fixturens utdragningsmotstånd med materialspecifika friktionskoefficienter och uppmätt spårgeometri. Att förlita sig på nominella specifikationer utan att bekräfta det faktiska spårdjupet och ytfinishen har varit en dokumenterad grundorsak till incidenter med fixturutsläpp i produktionsmiljöer.

Vanliga frågor

F1: Vad är skillnaden mellan en laxstjärtsfixtur och en laxstjärtsskruv?

Ett laxstjärtskruvstäd är en fristående enhet med både laxstjärtsmottagaren och en justerbar kil eller käft i en enhet, vilket ger flexibilitet över olika lagerstorlekar. En laxstjärtsfixtur är en specialdesignad platta konstruerad för en specifik delfamilj, som ger högre styvhet och lägre profil för dedikerade produktionsserier.

F2: Kan laxstjärtsfixturer användas på treaxliga maskiner?

Ja. Många butiker introducerar laxstjärtsarbetshållning på treaxliga centra innan de uppgraderar till femaxliga. Fördelarna med styvhet, repeterbarhet och minskad inställningstid gäller lika, och när maskiner senare konverteras till femaxliga, överförs samma fixturer och pallar med minimal modifiering.

F3: Hur passar råvaruberedning i en mager produktionscell?

Laxstjärtspår preparation is performed at an offline prep station running in parallel with the main machining cell. This decouples groove milling cycle time from the five-axis spindle. In high-volume cells, the prep station runs one shift ahead, maintaining a buffer of pre-grooved blanks ready for pallet loading.

F4: Vilken repeterbarhet kan jag realistiskt förvänta mig av ett nollpunktssystem?

Tillverkare specificerar 0,002 till 0,005 mm under kontrollerade förhållanden. I produktion med normal temperaturvariation och regelbundet underhåll är 0,005 till 0,008 mm en realistisk förväntning - dramatiskt bättre än 0,02 till 0,05 mm från konventionella skruvstäduppsättningar. För arbete som kräver bättre än 0,003 mm, bekräftar en kort sondcykel i maskinen slutpositionen efter pallplacering.

F5: Är formpassad klämning lämplig för tunnväggiga eller ömtåliga delar?

Laxstjärtsklämning fördelar belastningen över ett större område än spetsklämning, vilket gör den bättre lämpad för tunnväggiga delar än käftskruvar. Spåret måste placeras där väggtjockleken kan absorbera förspänningen utan förvrängning. För mycket tunna flygplansskal kombineras ofta kompletterande invändiga dorn eller vakuumchuckytor med laxstjärtsgränssnittet för att förhindra återfjädring efter att materialspänningen avlastats under bearbetning.

F6: Hur ska spännsystem underhållas i högcykelproduktion?

Nollpunktsmottagare och laxstjärtsfixturer behöver regelbunden inspektion av sittytorna för spån, grader och slitage. Rengör och smörj mottagarhålet vid varje palettbyte. Inspektera hanens laxstjärtsgeometri var 200:e till 500:e cykel för ansiktsslitage - ökad positioneringsspridning är den första indikatorn innan en katastrofal frisättning blir möjlig. Upprätta ett kalibreringsschema där varje fixtur sitter och dess datum mäts mot en huvudreferenspall för att fånga gradvis nedbrytning tidigt.
