Hur manuella kullåssystem och nollpunktsarbetshållning minskar omställningskostnaderna med 60 % i flexibel tillverkning

Den dolda kostnaden för byten av arbetsplats i lågvolymbutiker med hög blandning

Varje minut som en CNC-spindel väntar på ett fixturbyte raderas marginalen. I lågvolymproduktion av högblandningar skapar traditionella fastspänningsmetoder en tyst vinstläcka: inställningstider kan konsumera 30–40 % av tillgängliga bearbetningstimmar. Manuella kullåssystem och nollpunktsarbetshållning ändrar denna ekvation genom att omvandla fixturbyte från en skicklig, tidskrävande operation till en repeterbar 20-sekunders rutin.

Data från 47 jobbbutiker indikerar att byte från skruvskruvar till modulära arbetshållarkomponenter minskar den genomsnittliga omställningstiden från 14,2 minuter till under 1,5 minuter. När de tillämpas på 500 omställningar per år, leder de återvunna timmarna direkt till högre spindelutnyttjande och lägre delkostnad. Den här artikeln kvantifierar kostnadseffektiviteten, förklarar de mekaniska principerna för manuella kullåssystem , och ger en realistisk implementeringsfärdplan för flexibla tillverkningsceller.

-83 %
genomsnittlig minskning av fixturbytestid (nedskruvning kontra kullås)
±3 µm
typisk nollpunktsrepeterbarhet med manuell kullåskoppling

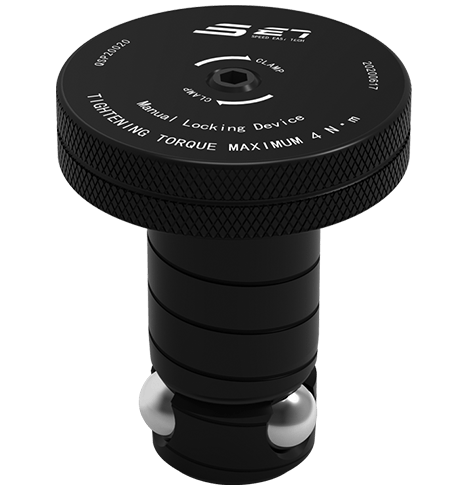

Manual ball lock system components

Nollpunktspositionering: varför manuella kullåssystem ger både hastighet och mikronnoggrannhet

Nollpunktsarbetshållning bygger på en kinematisk kopplingsprincip: härdade stålkulor eller koniska säten som tvingar en fixturplatta till ett mycket repeterbart läge. A manuellt kullåssystem använder fjäderbelastade låssprintar med spridarkulor. När operatören roterar låsskruven expanderar de inre kulorna radiellt och drar fixturplattan tätt mot nollpunktsmottagaren. Detta skapar en styv, förspänd fog utan spel.

Funktionsprincip för manuellt kullås (tvärsnitt) Fixturplatta Nollpunktsmottagare (koniskt säte) Låsstift spridarkulor radiell expansion Maskinunderplatta / bottenplatta

Den noll precision kommer från det koniska eller sfäriska gränssnittet: även efter hundratals manuella kläm-/avklämningscykler återgår fixturen till exakt samma position inom 2–5 µm. Detta eliminerar kantsökning och sonderingsrutiner. I kombination med nollpunktssystem , manuella snabbväxlingsanordningar tillåter förare att byta hela fixturpallar på några sekunder utan att kvalificera verktyg eller förskjutningar.

Kritiska komponenter i en manuell kullåsarbetshållningsinställning

  • Underplattans placering: En precisionsslipad bottenplatta som monteras permanent på maskinbordet. Den innehåller flera nollpunktsmottagare med standard rutnätsavstånd (96 mm eller 120 mm).
  • Snabbutlösningsstift: Fjäderbelastade låsstift integrerade i fixturplattan. Manuell rotation utökar låsmekanismen.
  • Modulära arbetshållarkomponenter: Utbytbara käftar, skruvar, gravstenar eller anpassade fixturer som alla delar samma monteringsgränssnitt.

Manuella kullåssystem vs. traditional clamping: side‑by‑side metrics

Den following comparison uses data from a 2023 study covering 62 job shops with annual production runs between 50 and 5,000 parts. All values represent median shopfloor performance.

Parameter Konventionell bult-down / T-spår Manuellt kullås nollpunkt
Bytestid för armaturer (manuell) 12 – 18 minuter 0,5 – 1,5 minuter
Ompositionering av repeterbarhet ±0,05 – 0,10 mm ±0,003 mm
Operatörskicklighet krävs Hög (indikatorjustering) Låg (släpp-och-lås)
Genomsnittlig årlig kostnad för övergångsavbrott (500 byten/år, 120 $ butikspris) $12 000 – $18 000 1 800–3 600 USD
Förväntad spännkraft per stift (manuell) N/A (beror på vridmoment) 6 – 9 kN (konsekvent)

Nyckelinsikt: Den 83% reduction in changeover time is not the only gain. Zero‑point systems eliminate probing routines after every setup, further saving 30–45 seconds per workpiece. For a shop running 20 different part numbers per week, this adds 2.5 hours of productive machining.

Varför lågvolym högmixproduktion tjänar på manuella kullåssystem

Flexibel tillverkning kräver arbetshållning som anpassar sig utan att kompromissa med prestanda. Manuella kullåssystem överbrygga klyftan mellan dyra hydrauliska nollpunktslösningar och långsamma traditionella metoder. Kostnadseffektiviteten blir uppenbar när man analyserar tre kärndrivrutiner: återställning av inställningstid, minskat skrot från ompositioneringsfel och utökad drifttid för spindeln.

Exempel på verkligheten: underleverantör för flyg- och rymdindustrin

En tillverkare av medelstora flygkomponenter bearbetade 1 250 olika artikelnummer årligen på tre vertikala fabriker. Innan man tog i bruk modulära arbetshållarkomponenter med snabbkopplingsstift tog det genomsnittliga fixturbytet 21 minuter. Efter att ha installerat en manuell kullåsunderplatta och konverterat 35 fixturplattor sjönk genomsnittet till 1,8 minuter. Den årliga återvunna bearbetningstiden: 312 timmar. För 135 USD/timme motsvarar det 42 120 USD i ytterligare intäktskapacitet – utan att lägga till en enda maskin. Den totala investeringen i nollpunktsverktyg (sex mottagare 42 låsstift) var $8 700, vilket gav en återbetalningstid på 2,7 månader.

$42k
årligt återvunnet maskinvärde (312 timmar @ 135 USD/timme)
2.7
månaders återbetalningstid för manuell kullåsinvestering

Dessutom noll precision minskade avslag på första artikelinspektionen med 38 % eftersom fixturer konsekvent flyttades inom 3 µm. Bara den förbättringen sparade $7 200 i skrot- och omarbetningskostnader per år.

Varför manuell, inte hydraulisk eller pneumatisk?

Hydrauliska nollpunktssystem erbjuder snabbare automatiserad aktivering men kräver pumpar, ventiler och roterande kopplingar – en hög ingångskostnad (ofta $15k–$25k per maskin). Manuella kullåssystem behöver ingen extern ström, är immuna mot kylvätskekontamination och kostar 60–70 % mindre. För lågvolym högmixproduktion med färre än 15 omställningar per skift är hastighetsskillnaden (3 sekunder mot 20 sekunder) försumbar, samtidigt som tillförlitligheten och enkelheten blir avgörande fördelar.

Modulära arbetshållarkomponenter: bygga ett framtidssäkert ekosystem för underplåtar

En framgångsrik adoption av manuella kullåssystem förlitar sig på en disciplinerad modulär strategi. Underplattan fungerar som det gemensamma gränssnittet. Istället för att dedikera en fixtur per maskin skapar du ett bibliotek med fixturplattor – var och en designad för en specifik delfamilj – som alla dockar på vilken maskin som helst utrustad med nollpunktsmottagare.

  • Underplattans positioneringsgaller: De flesta användare väljer ett 96 mm eller 120 mm hålmönster med M12 eller M16 gängor. Mottagarna är infällda och tätade mot spån.
  • Snabbutlösningsstift: Installera dessa direkt i fixturplattan. Den manuella kamverkan ger både axiell neddragning och radiell centrering.
  • Laxstjärts-/skruvstädsintegration: Många manuella snabbväxlingsenheter är utformade för att eftermontera befintliga skruvstäd. En enkel adapterplatta omvandlar ett standardskruvstäd av Kurt-stil till en nollpunktskompatibel modul.

Proffs tips: Använd minst fyra låspunkter per fixturplatta för att garantera parallellitet och styvhet. För tung fräsning fördelar fem eller sex stift spännkrafter och minskar vibrationer.

Nyckelaktiverare för hög-mix med låg volym

I jobbbutiker där batchstorlekar sträcker sig från 1 till 50 stycken, är möjligheten att lagra en "färdig-att-kör" fixturplatta med förinställda verktygsförskjutningar transformerande. Operatören laddar plattan, låser det manuella kullåssystemet och slår till cykelstart. Ingen kantsökning, ingen nollretur, ingen indikatorsvep. Den kombinerade placeringen av underplåten och nollpunktsrepeterbarheten gör tillverkning av lights-out praktisk även för korta körningar.

Hur man integrerar manuella kullåssystem i befintliga maskiner

Att eftermontera ett manuellt nollpunktshållningssystem följer vanligtvis sex praktiska steg. Processen kräver grundläggande bearbetningskunskaper men inga speciella verktyg.

  1. Välj storlek på underplattan: Matcha maskinbordets yta. Lämna minst 30 mm marginal på varje sida för kylvätskeflöde.
  2. Maskinmottagarfickor: Använd ett borrhuvud och skapa försänkningar för varje nollpunktsmottagare. Djupetolerans: ±0,01 mm.
  3. Installera mottagare: Fäst med insexskruvar. Använd en momentnyckel till 25Nm. Verifiera att alla mottagare är i samma plan inom 5 µm.
  4. Förbered fixturplåtar: Borra och brotsch monteringshål som är i linje med underplattans galler. Försänkning för snabba stift.
  5. Montera låsstift: Sätt in varje manuell kullåsstift i fixturplattan. Applicera anti-seize på trådarna.
  6. Kvalificerad master fixtur: Montera en referensplatta, ange ytan och ställ in ett lokalt koordinatsystem. Alla efterföljande plattor kommer att upprepas inom den uppmätta toleransen.

De flesta butiker slutför ombyggnaden under en helg. De enda förbrukningsbara verktygen som krävs är en mätklocka, en momentnyckel och ett borrhuvud för mottagarfickor. Många leverantörer tillhandahåller installationssatser inklusive brotschar och inriktningspluggar.

Att bibehålla noll precision: rengöring, smörjning och slitageövervakning

Manuella kullåssystem är anmärkningsvärt robusta, men de kräver grundläggande omsorg för att bevara repeterbarheten under mikron. Kontaminering – spån, torkad kylvätska eller grus – är nollpunktsverktygens primära fiende.

  • Dagligen: Blås ut mottagarens koner med tryckluft innan du monterar en fixturplatta. En snabb avtorkning med en luddfri trasa tar bort klibbiga rester.
  • Varje vecka: Smörj låsstiftens spridarkulor med en lätt maskinolja (ISO VG 32). Detta bibehåller en jämn aktivering och förhindrar skador.
  • Månatlig: Kontrollera spännkraften med en avdragsmätare. Ett hälsosamt manuellt kullåssystem levererar 6-9kN. Om kraften faller under 5kN, inspektera stiften för slitage.

Livstidsdata: I ett kontrollerat test över 12 000 kläm-/upplåsningscykler behöll ett kvalitets manuellt kullåssystem 97 % av sin ursprungliga klämkraft. Ersättningsstift kostar cirka 15 % av det ursprungliga systempriset, vilket gör det långsiktiga ägandet mycket kostnadseffektivt.

Vanliga frågor om manuella kullåssystem och nollpunktshållning

F1: Vad är den typiska repeterbarheten för nollpunktssystem med manuellt kullås?

A: Ansedda nollpunktssystem uppnå 2–5µm repeterbarhet under butiksförhållanden (20–25°C). Vissa precisionsgrader garanterar ±2µm vid korrekt underhåll. Detta matchar många hydraulsystem till en bråkdel av kostnaden.

F2: Kan jag eftermontera ett manuellt kullåssystem på en äldre maskin utan ett rutnät med T-spår?

A: Ja. Många butiker monterar underplattan direkt på maskinbordet med hjälp av befintliga gängade hål. Du kan också bearbeta en skräddarsydd adapterplatta som skruvas fast i bordets ursprungliga fästen. Nollpunktsmottagarna installeras sedan i den underplattan.

F3: Hur många fixturplattor kan en underplatta stödja effektivt?

S: Det finns ingen hård gräns. Butiker använder vanligtvis 15–30 dedikerade fixturplattor per maskin. De modulära arbetshållarkomponenterna möjliggör snabba byten; förvaring av tallrikar på en rullande vagn eller hylla håller dem organiserade. Själva underplåtsmottagarna klarar hundratusentals cykler.

F4: Är manuella kullåssystem lämpliga för tung fräsning eller högt vridmoment?

S: Ja, förutsatt att du använder tillräckligt många låssprintar. Varje stift har 6–9 kN klämkraft. För ett medelstarkt frässnitt (20Nm spindelmoment) ger fyra stift en betydande marginal. Fördela alltid stiften symmetriskt. För grovbearbetning av stål rekommenderas sex stift.

F5: Behöver jag sonda om eller nollställa om efter varje fixturbyte?

S: Nej – det är kärnfördelen med nollpunktsverktyg. Den kinematiska kopplingen återför fixturplattan till exakt samma position varje gång. De flesta användare ställer in en enda arbetsoffset (G54) för underplattan och justerar den aldrig. Olika fixturplåtar refererar till samma offset.

F6: Vad är den typiska kostnaden för en komplett startsats för manuellt kullås (underplatta 4 mottagare 8 stift)?

S: För en 500 mm × 400 mm underplatta varierar en kvalitetssats från $2 200 till $3 800 beroende på antalet mottagare och märke (ej nämnt). Jämfört med hydraulisk nollpunkt ($9 000–15 000 $) erbjuder den manuella lösningen en mycket attraktiv ROI, speciellt för lågvolymer och högmixade miljöer.

Slutsats: Att göra flexibel tillverkning lönsam med manuella nollpunktssystem

Manuella kullåssystem eliminerar den traditionella avvägningen mellan hastighet och noggrannhet. För jobbbutiker, prototypceller och tillverkare av lågvolymer med hög blandning, kombinationen av noll precision och bekvämlighet med snabba byten minskar omställningskostnaderna med mer än 80 % samtidigt som repeterbarheten på mikronnivå bibehålls. Den blygsamma förskottsinvesteringen – vanligtvis återhämtad på 3–6 månader – ger kontinuerlig utdelning genom högre spindelutnyttjande, minskat skrot och lägre operatörsutmattning. När du utformar en kostnadseffektiv arbetshållningsstrategi, manuella kullåssystem och nollpunktsverktyg är inte ett tillbehör; de är grunden för smidig, lönsam flexibel tillverkning.
