Låg utrustningsutnyttjandegrad och lång installationstid för arbetsstycket på 5-axliga verktygsmaskiner? Nollpunktsverktyg för snabbbyte eliminerar helt smärtpunkten för ineffektiv verktygsinställning.

Introduktion

High-end 5-axlig bearbetning utrustning har blivit stochardinfrastruktur över precisionsform , flyg , nytt energifordon , 3C precisionskomponent , hydrauliska ventiler och tillverkningssektorer för automation. Fler fabriker satsar hårt på premium 5-axlig bearbetning centers , lutoche roteroche bordsmaskiner och 5-axlig svarvfräsutrustning för att uppgradera produktionskapaciteten. Men en utbredd industrismärta punkt kvarstår: många högt värde 5-axliga verktygsmaskiner misslyckas med att leverera förväntad genomströmning, avkastning och vinstmarginaler.

På faktiska produktionsgolv visar statistiken att den effektiva metallbearbetningstiden för 5-axliga maskiner är ofta mindre än 40 % av den totala drifttiden. Över 60 % av maskinens stilleståndstid upptas av operationer som inte ger mervärde, inklusive manuell centrering , kantsökning & verktygsinställning , montering och demontering av fixtur, kalibrering av arbetsstyckets referenspunkt och batch produktionsomställning .

När modern tillverkning går mot multi-variety, small-batch, kort ledtid beställningsmodeller har begränsningarna för traditionella bearbetningsarbetsflöden blivit allt mer framträdoche. Långa inställningscykler resulterar i frekvent maskinstochby; upprepad fastspänning av komplex polyedriska delar genererar kumulativt klämfel som orsakar dimensionsavvikelse och dålig ytfinish; bearbetningskvaliteten är alltför beroende av senior operatörs erfarenhet, vilket leder till instabil satskonsistens och höga skrotrisker.

De flesta tillverkare förbiser ett kritiskt faktum: den ultimata produktiviteten av 5-axlig utrustning bestäms inte enbart av maskinens hårdvaruprestocha, utan av stödet arbetshållningssystem . Utan iterativa uppgraderingar av fixtur- och positioneringsprocesser kan inte ens top-tier 5-axliga maskiner uppnå sin designade precision och effektivitetspotential. Som en stochardiserad och mogen lösning nollpunkts snabbbytessystem för arbetshållning löser effektivt långsam installation, instabil datum och låg maskinanvändning , blir en kärnuppgradering för precisionsfabriker att förbättra Övergripoche utrustningseffektivitet (OEE) och minska massskrot priser.

1. Kärna smärtpunkter för traditionell fixtur i 5-axlig produktion

Konventionell bearbetning förlitar sig på bänkstycken och specialanpassade dedikerade armaturer är designade för traditionella massproduktionsscenarier och kan inte anpassas till nuvaroche flexibel tillverkning krav. De största nackdelarna sammanfattas enligt följoche:

1.1 Långvarig övergångsinställning begränsar effektiv produktivitet

Traditionella arbetsflöden kräver upprepad manuell positionering, koordinatsystemkalibrering and verktygskompensation för varje byte av arbetsstycke, batchbrytare och omarbetning av delar. Den enda inställningstiden för komplexa oregelbundna 5-axliga delar ofta överstiger 30 minuter. Frekventa avstängningar för felsökning pressar den effektiva skärtiden kraftigt och drar ner verkstadens totala effektivitet.

1.2 Upprepad fastspänning orsakar kumulativ precisionsförlust

Den största fördelen med 5-axlig bearbetning är engångsklämning för bearbetning av flera ytor. Men traditionella armaturer kräver upprepad demontering och omplacering. Arbetsstyckesöverföring mellan utrustning och Koordinatmätmaskin (CMM) omarbetning leder till kontinuerlig datum offset, vilket resulterar i geometrisk och positionsnoggrannhet utanför toleransen. Detta orsakar enorma ekonomiska förluster för högt värde flyg components och precisionsformar.

1.3 Anpassade fixturer ger höga kostnader och låg mångsidighet

För att möta olika produktionsbehov måste fabriker skräddarsy exklusiva armaturer för olika arbetsstycken, vilket ger höga upphandlingskostnader, stor lagerbeläggning och låg återanvändningsgrad. Anpassade fixturer kan inte snabbt anpassa sig till iterativa nya produktorder, vilket utgör en betydande flaskhals för flexibel produktion.

1.4 Högt beroende av manuell erfarenhet hindrar standardisering

Traditionell positionering och verktygsinställning är helt beroende av förarens skicklighet. Utbildningscyklerna för nyanställda är långa och produktdimensioner och kvalitet fluktuerar kraftigt under skiftöverlåtelser. Produktionsstabilitet är hårt bunden till seniora tekniker, vilket gör standardiserad och replikerbar massproduktion omöjlig.

2. Zero-Point Quick-Change Workholding: Standardiserad 5-axlig bearbetningslösning

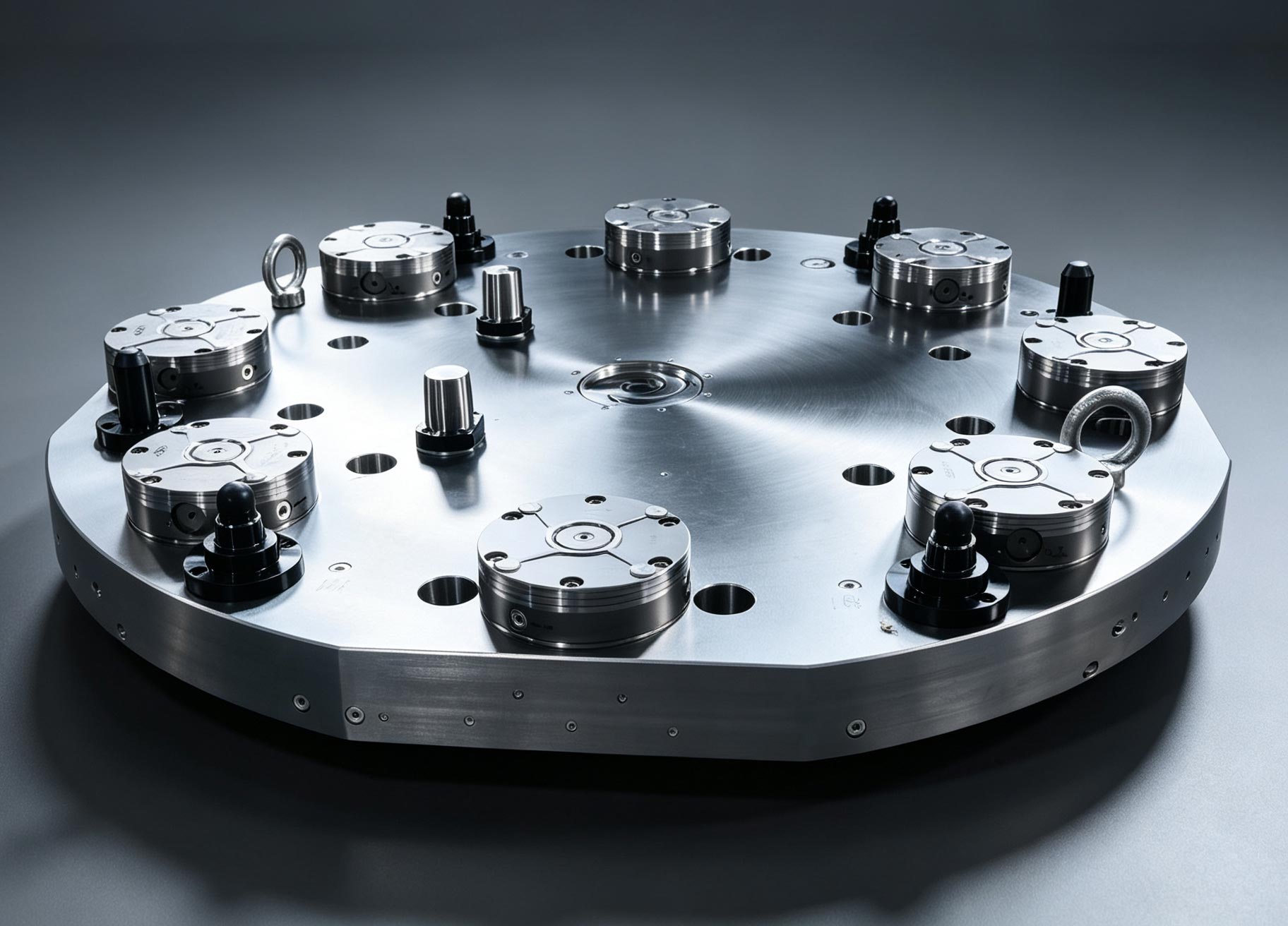

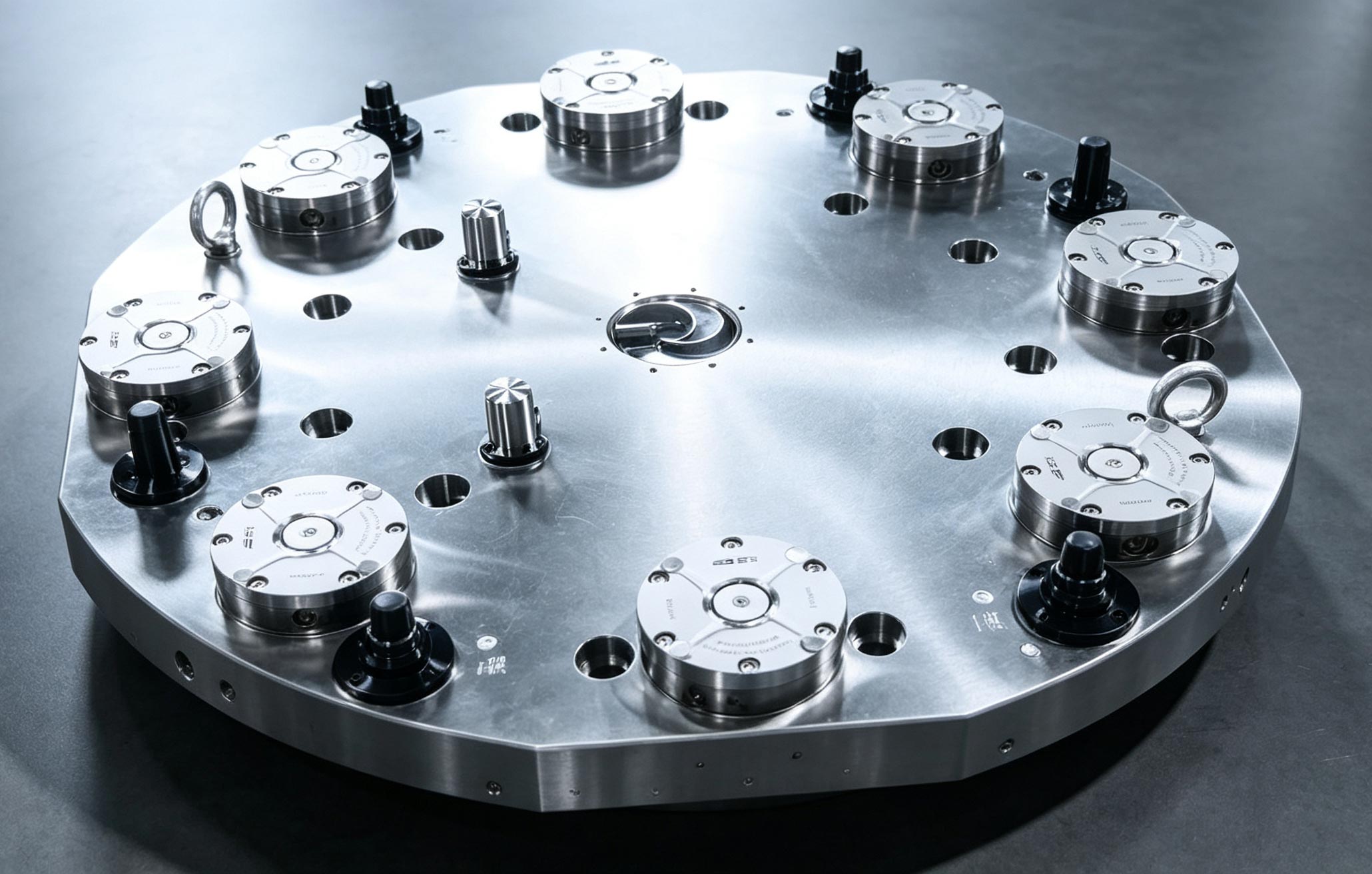

Den nollpunkts snabbväxlingssystem antar en teknisk arkitektur av standardiserad lokalisering av bottenplattor och hög precision dra dubbar , bygga en enhetlig och fast process datum . Den realiserar integrerad offline-förjustering av arbetsstycken, fixturer och pallar , som i grunden löser industrins smärtpunkter såsom svåra verktygsinställning, långsam omställning, kaotisk positionering och instabil precision, och helt matchar högprecisionen, högeffektiva och flexibla produktionsegenskaper hos moderna 5-axliga verkstäder.

2.1 Snabbväxling på andra nivån, betydande förbättring av maskin-OEE

Den system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent offline förinställda stationer . Efter den förinställda pall är på plats kan positionering och låsning avslutas på 3–5 sekunder utan upprepad kantsökning, koordinatkalibrering och parameterkompensering.

För högfrekventa omställningsscenarier inom formar, ny energi och flygindustri minskar lösningen engångsfelsökningstiden från 2–4 timmar till inom 10 minuter. Det övergripande maskinanvändning and OEE av 5-axlig utrustning ökas stabilt med 25%–35%. Det parallella läget för skärning på maskinen och offline-förjustering eliminerar tomgång på spindeln och realiserar kontinuerlig och effektiv produktion.

2.2 Unified Full-Process Datum, eliminera kumulativa bearbetningsfel

Den nollpunkts snabbbytessystem för arbetshållning förenar designdatum , klämdatum and inspektionsdatum . Arbetsstycken med standardpallar kan sömlöst överföras mellan 5-axlig bearbetning centers , horisontella bearbetningscentra , Elektrisk urladdningsbearbetning (EDM) utrustning och CMM enheter med noll positioneringsavvikelse genom hela processen.

In B/C-axel länkad skärning av tiltbara roterande 5-axliga maskiner, motstår den precisionskoniska positioneringsstrukturen skärande stötar i flera riktningar och undviker vibrationsförskjutning. Utrustad med flytande stöd nollpunktsmoduler , undertrycker det effektivt klämdeformation av tunnvägg delar av titan och aluminiumlegeringar .

Praktisk verkstadsverifiering visar att den omfattande skrotningsgraden minskar med mer än 70 % och att satskvalificeringsgraden förblir över 98 %. För formtillverkning delade nollpunktssubstrat för kärninsatser , hålrum and rutschbanor stöd en klämma femsidig bearbetning , eliminerar upprepade fastspänningsfel, säkerställer enhetliga formpassningsgap och reducerar avsevärt efterbearbetningspolering och omarbetningsarbete.

2.3 Modulär universell design, reducera fixturkostnader och stödja flexibel produktion

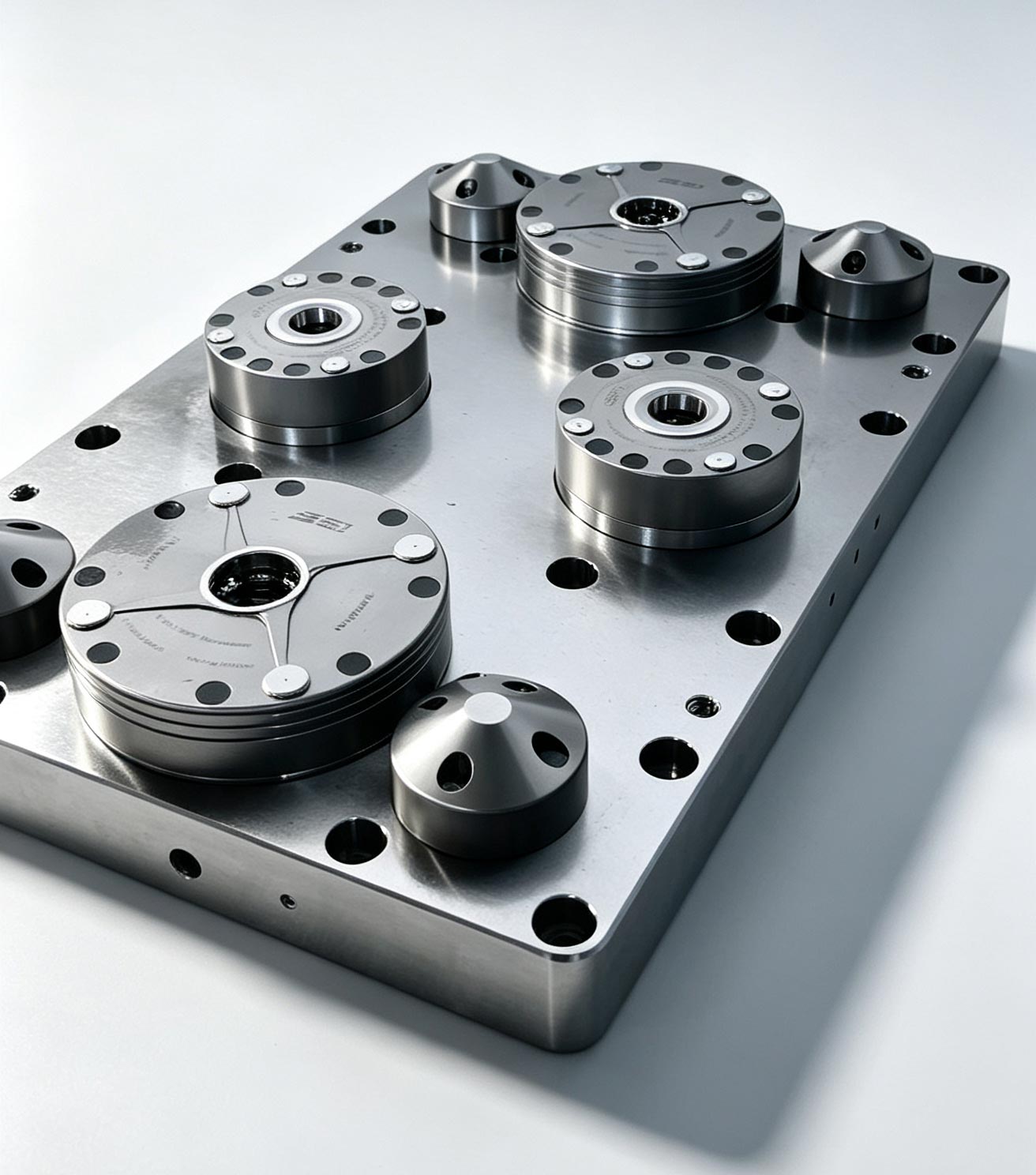

Den standardized grid structure of nollpunkts snabbväxlingssystems är mycket kompatibel med bänkstycken , sinusmagnetiska chuckar och olika anpassade verktygstillbehör. En enda uppsättning av lokalisering av bottenplattor kan anpassa sig till dussintals arbetsstyckesspecifikationer och undvika upprepad anpassning av exklusiva armaturer för nya produkter.

Hjälptillbehör som t.ex stigarblock and vinkelplattor effektivt förhindra verktygsstörningar, uppfylla bearbetningskraven djuphåliga formar , specialformade delar och miniatyr 3C precisionskomponents . Högspänning hydrauliska nollpunktsgivare är lämpliga för tunga belastningar vindkraft och fartygskomponenter , balanserar ultrahög spännstyvhet och effektiv växling.

Denna modulära design minskar kostnaderna för anskaffning av fabriksfixturer och lager med mer än 30 %, perfekt anpassad till flexibel produktion med blandade flöden av beställningar av flera olika sorter.

2.4 Standardisera produktionsprocesser, minska manuellt upplevelseberoende

Den system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

Inbyggd datum luftblåsrengöring and lufttäthetsinspektion funktioner identifierar automatiskt järnskräp på positioneringsytor och okvalificerad klämstatus, vilket effektivt undviker massskrot orsakad av mänsklig vårdslöshet. Den löser fullständigt kvalitetsfluktuationer orsakade av personalrotation och skiftöverlämning, och realiserar standardiserade, replikerbara och stabila 5-axliga bearbetningsarbetsflöden.

2.5 Reservautomationsgränssnitt, möjliggör oövervakad intelligent produktion

Traditionella fixturstrukturer kan inte matcha automatiserad lastnings- och lossningsutrustning, och blir ett viktigt hinder för den intelligenta uppgraderingen av 5-axliga verkstäder. Den standardiserade dragtapp nollpunktssystemets gränssnitt passar perfekt till robotgripare , automatiska materialbibliotek och överföringsspår, förverkligande av helautomatisk pallbyte.

Flera förinställda pallar kan cirkulera och mata material under natten obevakade skift , stödjer non-stop skärning av 5-axliga maskiner och maximerar produktionskapaciteten vid nattskift. Samtidigt kan klämstatussignalen anslutas till utrustningens kontrollsystem för realtidsövervakning, vilket ger en solid hårdvarugrund för fabriker att uppgradera från enstaka maskinbearbetning till Flexibelt tillverkningssystem (FMS) .

3. Fördelar med tillämpning och implementering på plats

3.1 Precisionsformtillverkning

Allmänt tillämplig på formsprutningsformar , stämpla formar and pressgjutna formar för 5-axlig efterbehandling och hörnrengöring. Formbytescykeln förkortas från 4 timmar till 15 minuter. Unified multi-cavity datum positionering optimerar formmatchningsnoggrannheten, förkortar leveranscyklerna och förlänger formens livslängd.

3.2 Precisionsbearbetning för flygindustrin

Idealisk för högprecisions tunnväggiga delar som t.ex strukturella komponenter i titan , turbinblad and satellitkonsoler . Den kontrollerar effektivt klämdeformation, säkerställer noll referensavvikelse i korsprocessöverföring, möter stabilt precision på mikronnivå standarder och minskar skrotförluster av högvärdiga delar.

3.3 Nya energifordonskomponenter

Anpassningsbar till blandad produktion av batterifack , motorhus and växellådshöljen . Den stöder snabb växling av arbetsstycken av olika modeller, fördubblar produktionskapaciteten i en rad och matchar den snabba iterationen och produktionsegenskaperna för små serier för nya energifordon.

3.4 3C och mikroprecisionsdelar

Kompakt mini nollpunktsenheter anpassa sig till små arbetsstycken som t.ex AR tillbehör and kommunikationskaviteter . De undviker verktygsinterferens, säkerställer mycket konsekvent satsdimensionell noggrannhet och förbättrar den totala produktkvalificeringsgraden.

3.5 Allmän maskin- och automationsutrustning

Lämplig för bearbetning reduceringskomponenter , hydrauliska ventilkroppar och automationsverktyg. En uppsättning nollpunktsutrustning täcker flera produktspecifikationer, minskar eftersläpningen av fixturlager och avsevärt förbättrar orderleveranseffektiviteten.

4. Slutsats

Den core competition of modern 5-axlig bearbetning förlitar sig inte längre enbart på maskinvarans prestanda. För de flesta fabriker är nyckeln till att bryta vinstflaskhalsen att eliminera ineffektiva kläm- och positioneringslänkar och bygga en uppsättning flexibla och automatiserade standardfixtursystem med hög precision.

Som en kärnstödjande lösning för 5-axlig intelligent bearbetning nollpunkts snabbbytessystem för arbetshållning hjälper företag att uppnå omfattande uppgraderingar i fyra dimensioner:

• Effektivitetsuppgradering : Eliminera ogiltiga inställningar och verktygsinställningstid, förbättra avsevärt maskinanvändning och OEE;
• Kvalitetsstabilisering : Förena hela processen datum riktmärken, eliminera kumulativa fel och stabilisera batchbearbetningsutbytet;
• Kostnadsminskning : Minska kostnader för anskaffning av armaturer, förluster av arbetsstyckesskrot och manuella utbildningskostnader;
• Intelligent Empowerment : Realisera standardiserad och obemannad produktion, reservera gränssnitt för efterföljande FMS intelligenta produktionslinjeuppgraderingar.

I den alltmer konkurrensutsatta precisionsbearbetningsindustrin har iterativ uppgradering av fixturprocesser blivit kärngenombrottet för fabriker att bygga differentierad konkurrenskraft i effektivitet, kvalitet och kostnad.
