Klämsystem sätter ett komplett utbud av nollklämsystem för att hjälpa den nya revolutionen inom bearbetning!

Det hela utbudet av nollpunktsgrisar som utvecklats av Suidel är mångsidig och kan installeras i maskinpallar, underlag, fyrkantiga plattor, kolumner, torn och roterande broar för alla vanliga mekaniska processer som malning, vridning, slipning, korrosion och testbänkar för monteringsutrustning. Quick Change Grippers tillverkade av högkvalitativt verktygsstål är mekaniskt klämda och olåsta. Funktionerna i Suyi De: s hela utbud av klämsystem är: enkla och hållbara, enkla att rengöra, fullständiga paketdesign och hög positioneringsnoggrannhet.
Med rik erfarenhet inom mekanisk bearbetning fortsätter vi att berika produktuppställningen för mer förfinad och intelligent maskinverktygstillverkning och tillgodose en mängd olika behov av innovativa klämteknologisystemlösningar för kunder att välja, för att hjälpa företag att skapa högeffektiv, högkvalitativ, högkvalitativ produktionslinje.
Manual Snabb Change Gripper System Series
01

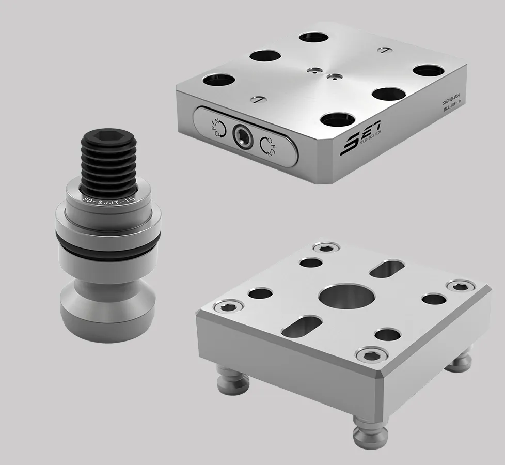

Manual Zero Positioner Series

▲ Manual Four-enhets Positioner Manuell Pallmanuell låsning Stål
Med kombinationen av det manuella nollpositioneringssystemet och den manuella vice, realiseras den modulära utformningen av stark låsning, vilket kan inse den snabba klämman utanför maskinverktyget och förbättra bearbetningseffektiviteten.
Positionerfunktioner
Klämma och låsa upp manuellt
Material: rostfritt stål (eller anpassat)
Yta och kolvhärdning
Upprepad positioneringsnoggrannhet <± 0,01mm
Maximalt vridmoment: 60Nm
Pallegenskaper
Material: Die Steel (eller Custom)
Särskilda krav kan anpassas
Dowel -funktioner
härdning
Funktionen att begränsa friheten för x och y -riktningar
02

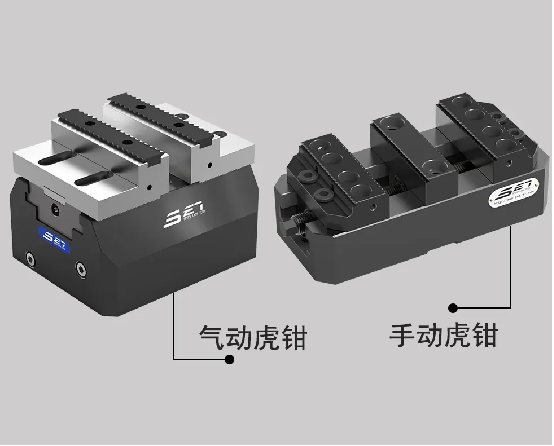

Vice serie

▲ pneumatisk vice manuell skruvstång
Suede Vice kan användas i samband med nollpunktspositioneringssystemet för att snabbt ändra hela klämman på några sekunder. Flat design och utrymme, särskilt lämplig för automatiseringslösningar med lagring av arbetsstycket i kombination med snabbbytesystem.
Manuella skruvfunktioner
Manuell snabböppning, låsning, dubbel tätning, bra tätningsprestanda
Material: Legeringstrukturstål
Center med dubbelsidig lagercentrering, lätt att använda
Upprepad positioneringsnoggrannhet <± 0,01mm
Självförstärkande vice är ett mångsidigt verktyg som kan användas för att greppa tomma material, plattor eller profiler. Det förkärda och gapfritt centrumlagret och ytterligare monterade skjutreglage säkerställer en repeterbarhet på upp till ± 0,01 mm, ett litet klämdjup (3 mm) och förmågan att uppnå mångsidig bearbetning i ett enda klämsystem.
Pneumatiska vice funktioner
Luftkälla öppen, vårklämma, luftkälla trycksatt
Material: Härdat rostfritt stål
Yt- och järnvägshärdning behandling
Upprepad positioneringsnoggrannhet <± 0,01mm
Den pneumatiska skivan som utvecklats av Suide är utrustad med en fjäderuppsättning inuti för högre klämkraft. När det inte finns någon lufttillförsel kan vie fortfarande upprätthålla en hög klämkraft. Dessutom kan grepppositionen övervakas genom dynamiskt tryck eller en integrerad luftväg, vilket gör det ännu mer användbara i automatiseringsapplikationer.
03

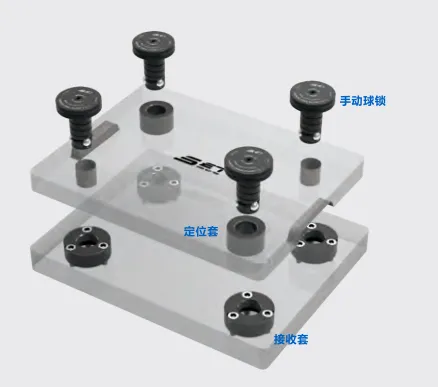

Manuellt kullåsssystem

Huvudkomponenter: mottagande ärm (placerad i basplattan), placering av hylsa (placerad i magasin) manuell kullås
Huvudanvändning: kan snabbt och exakt slutföra positionering och låsning av den kompletta uppsättningen av fixturer; Lämplig för små satser, arbetsstycke med flera variationer
Egenhet
Fast: Komplett fixturersättning tar upp till 1 minut
Upprepad positioneringsnoggrannhet: inom ± 0,013mm
Klämkraft: Bulingens bärkapacitet är 36 ton
Enkel drift: Låspositionering Ett steg för att uppnå
Låg kostnad: Endast en uppsättning basplattor, obegränsad utbyte av pallar som bearbetar olika produkter
Underhåll: Delar är utbytbara och utbytbara
04

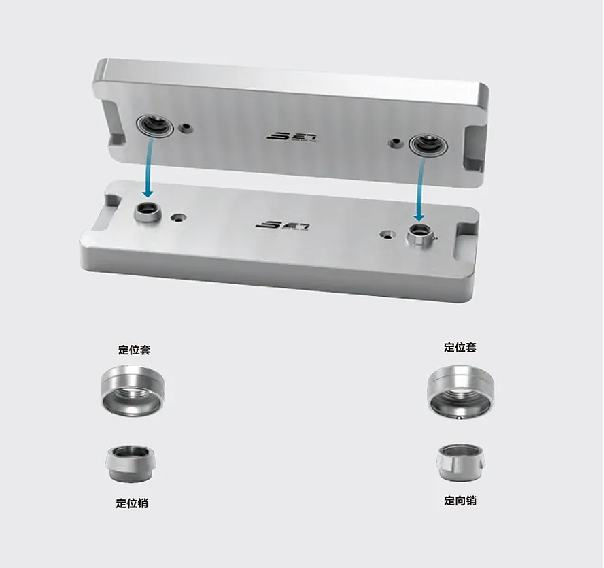

Manuell lokalisering

Manuell positioneringsring är en enhet som bara behöver bultar för att slutföra högplaceringspositionering.
Egenhet
Lokalisera, låsa och låsa upp manuellt
Upprepad positioneringsnoggrannhet <± 0,003mm
Material: Härdat rostfritt stål
Snabb och exakt positionering av pall och underlag
Kompakt design för effektiv användning av rymden
Applikationsfodral för klämsystem
01

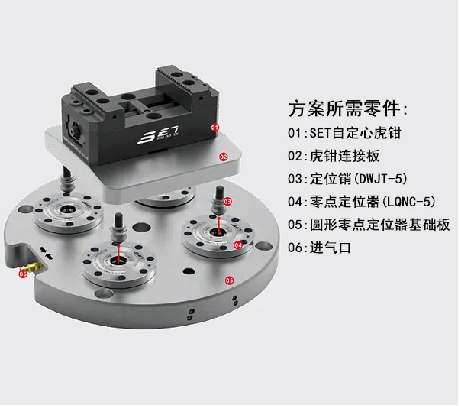

Självcentrerande vice

● Självcenterande vice används i femaxelcirkulär nollpositioneringstabell
● Detta program kan snabbt ersätta den självcentrerande vice, förbättra arbetseffektiviteten kraftigt
02

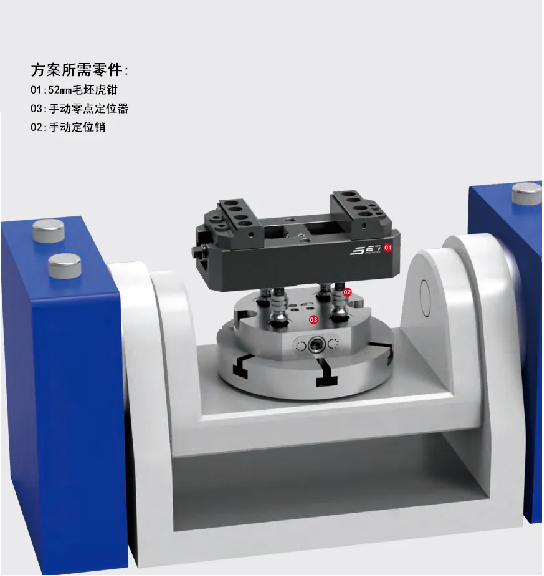

Manuell noll positioner

● Manuell självcentrering VISE med 52 mm manuell fyra enhets noll positionering
● Snabb laddning, inget behov av att justera, stor klämkraft
● Kan realisera osynlig, konturfri interferensbehandling

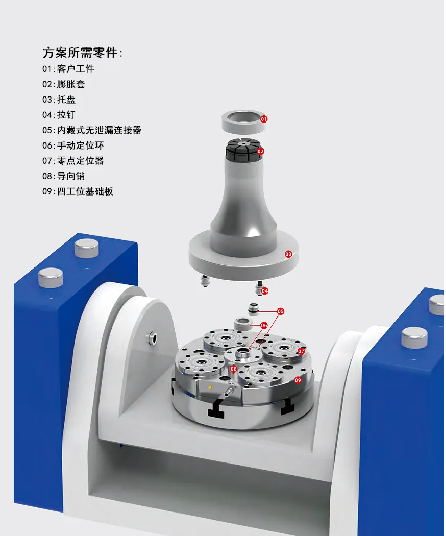

03
Manuell lokalisering

● Center flexibel konring för att säkerställa mittpositioneringsnoggrannheten och förblir alltid oförändrad
● Läckfria anslutningar tillåter snabb anslutning av hydrauliska eller pneumatiska fixturer
Inom området för rymd, automatiserad produktion, laserintelligent tillverkning, biltillverkning, produktionslinje för maskinverktyg, är vi alltid uppmärksamma på dina specifika behov, för att ge dig högkvalitativa fixturlösningar. Speciellt lämplig för massfixturproduktion och snabb förändring, så att den mekaniska produktionen för att förbättra produktionseffektiviteten på 90%. SET förlitar sig på högkvalitativ bearbetningsteknik och de tekniska kraven på excellens, har tillhandahållit tekniska lösningar för många välkända företag i världen. SET har förmågan att designa, producera, testa och sälja hela lösningen för att säkerställa en produktion av hög kvalitet.
