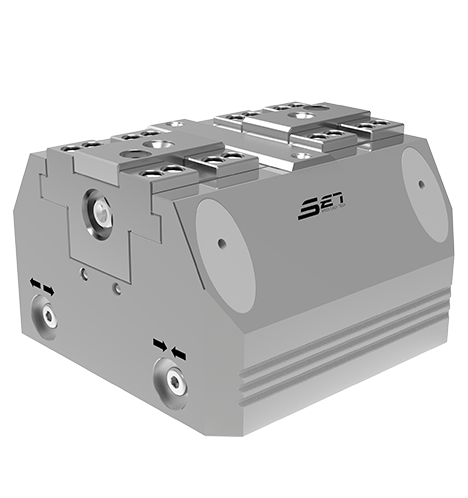

Produktfunktioner:
● Luftkälla öppen, fjäderklämma, luftkälla tryck;
● Material: härdat rostfritt stål;
● Yt och vägleda härdningsbehandling;
● Upprepad positioneringsnoggrannhet <0,01mm.
Att välja rätt pneumatiskt vice -system är en nyckelfaktor för att säkerställa bearbetningsnoggrannhet och produktionseffektivitet. Olika bearbetningskrav och arbetsstycke -egenskaper kräver olika klämkonfigurationer. Här är några viktiga steg och överväganden för att välja rätt pneumatiskt vice -system:
1. Förstå arbetsstyckets egenskaper
Arbetsstycke Storlek och form: Välj rätt klämma beroende på arbetsstyckets storlek, form, vikt och material. För större eller tyngre arbetsstycken kan kraftfullare pneumatiska klämmor krävas; Medan små eller känsliga arbetsstycken, högprecision och flexibel pneumatiska vie -system kan krävas.
Ytråhet och formkrav: För arbetsstycken med släta ytor eller komplexa former måste den gripande metoden för den pneumatiska klämman (såsom packningar, gripdesign) vara speciellt utformade för att undvika repor eller intryck på arbetsstyckets yta.
2. Tänk på behandlingsprocessen
Bearbetningstyp: Olika bearbetningsprocesser (såsom fräsning, borrning, vridning etc.) har olika krav för klämmor. Till exempel krävs en pneumatisk klämma som stabilt kan klämma på arbetsstycket under fräsning, medan borrning kan kräva en mer flexibel och snabbt justerbar klämma.
Krav för klämkraft: Olika bearbetningsprocesser har olika krav för klämkraft. Om stora skärkrafter eller vibrationer genereras under bearbetning krävs ett pneumatiskt vie -system som kan ge stora klämkrafter; För precisionsbearbetning krävs en mindre klämkraft för att säkerställa att arbetsstycket inte är skadat.
3. Luftkälla och kontrollsystem
Luftkälltrycket: Se till att arbetstrycket för den pneumatiska klämman är kompatibelt med ditt luftkällsystem. För högt eller för lågt luftkälltryck kan orsaka instabil klämprestanda eller felaktig drift.
Pneumatisk kontrollmetod: Kontrollmetoden för det pneumatiska vie -systemet kan vara manuell, automatisk eller robotkontroll. Att välja rätt kontrollmetod kan optimera produktionslinjens effektivitet och flexibilitet. Om det till exempel är en automatiserad produktionslinje kan du välja ett pneumatiskt vice -system som är kompatibelt med PLC -systemet för att stödja snabbklämmelse och precision.
4. Noggrannhet och repeterbarhet
KLAMPNING Noggrannhet: Precisionsbearbetning kräver mycket hög klämningsnoggrannhet för att säkerställa att arbetsstycket är korrekt placerat och inte kompenseras. Det pneumatiska vice -systemet bör kunna ge tillräcklig repeterbarhet för att säkerställa att arbetsstycket förblir konsekvent placerat under flera klämoperationer.
Fixturens stabilitet och styvhet: I höghastighets- eller högprecisionsbehandling är fixturens stabilitet särskilt viktig. Välj pneumatiska fixturer med hög styvhet och låg deformation för att säkerställa noggrannhet under bearbetningen.
5. Automation och produktionslinjeintegration
Integrations- och automatiseringskrav: Om produktionslinjen är automatiserad är det nödvändigt att säkerställa att det pneumatiska fixtursystemet är kompatibelt med befintlig automatiseringsutrustning (såsom robotar, CNC -maskinverktyg etc.). Tänk på om utformningen av den pneumatiska fixturen stöder snabb ersättning och om den automatiskt kan anpassa sig till olika arbetsstycken.
Flexibilitets- och justeringsfunktioner: För snabbt förändrade produktionsbehov är det mycket viktigt att välja ett pneumatiskt fixtursystem med flexibla och lätta att justera funktioner. Ett flexibelt fixtursystem kan anpassa sig till olika arbetsstycken och kan snabbt justera klämpositionen eller klämkraften.
Underhåll och vård av pneumatiska klämsystem är avgörande för att säkerställa deras långsiktiga stabila drift, förbättra bearbetningsnoggrannheten och produktionseffektiviteten. Regelbundet underhåll kan inte bara minska felfrekvensen utan också förlänga utrustningens livslängd. Följande är flera viktiga punkter för underhåll och vård av pneumatiska klämsystem:
1. Kontrollera regelbundet luftkällsystemet
Kontrollera luftkälltrycket: Det pneumatiska klämsystemet förlitar sig på ett stabilt luftkälltryck för att fungera. För högt eller för lågt lufttryck kommer att påverka klämman och livslängden för klämman. Se till att luftkälltrycket uppfyller tillverkarens krav och kontrollerar regelbundet om trycket ligger inom det normala intervallet.
Rengör filtret: Föroreningar i luftkällan (som fukt, olja och damm) kan skada det pneumatiska systemet, så det är mycket viktigt att regelbundet kontrollera och rengöra eller byta ut filtret. Se till att gasen är ren när den kommer in i klämsystemet för att undvika blockering och slitage på cylindern eller ventilen.
Kontrollera luftröret och lederna: Rören och lederna i det pneumatiska systemet ska kontrolleras regelbundet för att undvika luftläckage. Luftläckage slösar inte bara energi, utan får också systemeffektiviteten att minska. Kontrollera om luftröret åldras, skadas eller löses och reparera det i tid.
2. Smörjning och rengöring
Smörjs med regelbundet pneumatiska delar: Komponenter som cylindrar och kolvar i pneumatiska klämsystem måste smörjas regelbundet för att minska friktion och slitage. Använd lämplig smörjolja eller fett för att säkerställa att det uppfyller systemkraven. Överdriven eller otillräcklig smörjning kommer att påverka klämman och till och med orsaka fel.
Rengör klämdelarna: Eftersom det kan finnas damm, metallchips och andra skräp i arbetsmiljön, rengör regelbundet de olika komponenterna i den pneumatiska klämman, särskilt de viktigaste delarna som cylindern och klämklämmorna, för att förhindra att dessa skräp kommer in i systemet och orsakar blockering eller slitage.
Kontrollera tätningar och packningar: Tätningar eller packningar används ofta i pneumatiska system för att förhindra gasläckage. Kontrollera regelbundet integriteten hos dessa komponenter för att säkerställa god tätning. Slitna eller åldriga tätningar bör bytas ut i tid.
3. Kontrollera och underhålla pneumatiska ventiler och styrsystem
Ventilinspektion och rengöring: Pneumatiska klämmor förlitar sig vanligtvis på flera ventiler för kontroll. Kontrollera regelbundet om ventilerna sitter fast eller fungerar. Om ventilen inte är känslig kan du behöva rengöra eller byta tätningar. Kontrollera regelbundet om de pneumatiska ventilerna växlas normalt för att undvika ventilproblem som gör att klämmorna inte fungerar korrekt.
Kontrollera sensorn och styrsystemet: För automatiserade eller integrerade pneumatiska klämsystem är sensorer och styrsystem viktiga. Se till att sensorns noggrannhet och responstid är normal och kontrollera regelbundet om PLC -kontrollsystemet går stabilt för att undvika felaktigheter eller förlust av kontroll.
4. Kontrollera regelbundet klämkraften och klämman noggrannhet
Kontrollera klämkraften: Klämkraften i det pneumatiska klämsystemet påverkar direkt arbetsstyckets positioneringsnoggrannhet under bearbetningen. Mät regelbundet klämman för klämman för att säkerställa att den uppfyller bearbetningskraven. Om klämkraften är för stor eller för liten kan det orsaka behandlingsfel eller skada på arbetsstycket.
Kontrollera klämman noggrannhet: Med tiden kan noggrannheten för den pneumatiska klämman påverkas av slitage eller justering. Använd regelbundet mätverktyg för att kontrollera klämman noggrannhet för att säkerställa att klämman kan exakt och stabilt placera när du klämmer fast arbetsstycket.
5. Kontrollera regelbundet cylindern och kolven
Kontrollera cylinderkolven: cylindern och kolven är kärnkomponenterna i den pneumatiska klämman. Slitage eller korrosion kommer att få klämman att fungera onormalt. Kontrollera regelbundet om det finns smuts, repor eller andra avvikelser inuti cylindern. Cylindern kan rengöras eller bytas ut vid behov.
Kontrollera tätningen av cylindern: tätningen av cylindern är avgörande för systemets normala drift. Dålig tätning kommer att orsaka lufttrycksläckage, vilket kommer att påverka fixturens stabilitet. Kontrollera om tätningen är åldrad eller skadad och byt tätningen regelbundet.
6. Undvik överbelastning och överanvändning
Undvik långsiktig kontinuerlig användning: Det pneumatiska klämsystemet bör undvika långvarig högbelastning, vilket inte bara kommer att öka risken för misslyckande, utan också få det pneumatiska systemet att överhettas. Korrekt vila och kyltid kan förlänga utrustningens livslängd.
Undvik överbelastning av fixturer: Se till att klämsystemet inte överskrider den maximala klämkraftspecifikationen. Överbelastning kan orsaka skador på systemets cylinder eller ventil. För olika arbetsstycken måste klämkraften justeras rimligt.
7. Utför prestandatester regelbundet
Prestandaövervakning: Utför prestandatester på pneumatiska klämmor regelbundet för att säkerställa att de är snabba, exakta och stabila. Tryckmätare och flödesmätare kan användas för att upptäcka om prestandan för det pneumatiska systemet uppfyller standardkraven och upptäcker potentiella problem i tid.
Kontrollera driftskänsligheten: driftskänsligheten för den pneumatiska klämman är avgörande för produktionseffektiviteten. Kontrollera om klämman snabbt kan utföra instruktioner och om det finns långsamma svar eller fel.
Om du är intresserad av våra produkter, vänligen kontakta oss
